Apuviivat

Piirtäessä tarvitaan toisinaan erilaisia apuviivoja, jotka eivät ole osa varsinaista piirrosta, mutta joita käytetään piirtämisen apuna kohdistamaan erilaisia kohteita.

Inkscapessa on tarjolla muutamia erilaisia apuviivoja sekä visuaaliseen kohdistamiseen että automaattiseen kohdalle “napsahtamiseen”. Tärkeimmät apuviivoja koskevat asetukset löytyvät piirtoasiakirjan asetuksista, joita pääsee muokkaamaan “Asiakirjan ominaisuudet” -dialogissa. Dialogi aukeaa joko “Tiedosto”-valikon kohdasta “Asiakirjan ominaisuudet” tai komentopalkin napilla taikka pikanäppäimellä Shift-Ctrl-D.

Dialogissa on erilliset välilehdet apuviivoille ja ruudukoille. Tarkastellaan ensin ruudukkojen käyttöä.

Ruudukot

Ruudukko, eli grid, on koko piirtoalueen peittävä toistuva apuviivojen muodostama verkko, joka auttaa kohdistamaan kohteita säännönmukaisille etäisyyksille toisistaan.

Kun “Asiakirjan ominaisuudet” -dialogista valitaan näkyville “Ruudukot”-välilehti, siellä ei ole vielä yhtään ruudukkoa, jos niitä ei ole vielä käytetty. Vaihtoehtoina on lisätä uusi ruudukko joka on jotain kolmesta tyypistä: “Suorakulmainen” (Rectangular), “Aksonometrinen” (Axonometric) tai “Modulaarinen” (Modular).

Samassa piirtokuvassa voi olla yhtä aikaa määriteltynä useita ruudukkoja ja voidaan valita, mitkä niistä ovat käytössä ja mitkä näkyvissä.

Kaikkien käytössä olevien ruudukkojen näyttämistä ja piilottamista saa helposti vaihdettua pikanäppäimellä Shift-#.

Suorakulmainen ruudukko

Lisätään aluksi suorakulmainen ruudukko.

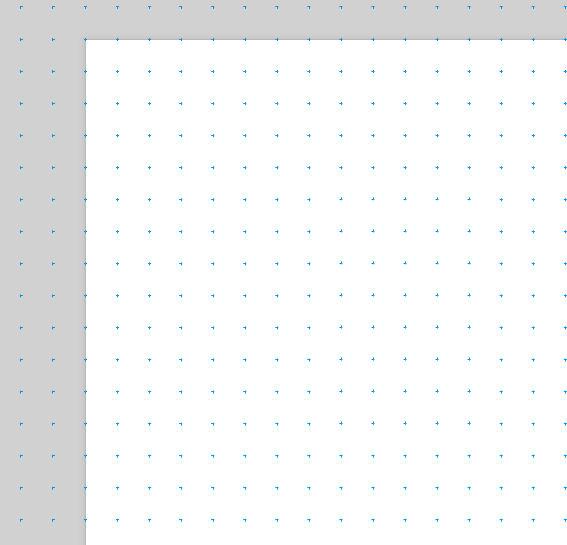

Ruudukosta voi valita, onko se käytössä, näkyvissä, kiinnitetäänkö kohteita vain kulloinkin näkyvillä oleviin apuviivoihin ja näytetäänkö viivojen sijaan vain pisteet apuviivojen leikkauskohdissa.

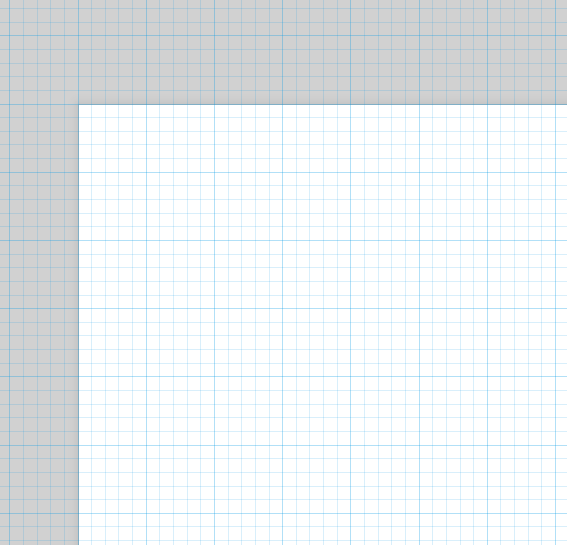

Varsinaisista ruudukon ominaisuuksista voi määritellä käytettävän mittayksikön, esimerkiksi millimetrit, ensimmäisen ruudun aloituksen x- ja y-suunnassa vasemmasta yläkulmasta, viivojen välin suuruuden x- ja y-suunnassa, pääruudukon ja alaruudukon värit sekä sen, kuinka monen viivan välein piirretään pääruudukon viivat. Pääruudukolla tarkoitetaan hieman paksumpia ja mahdollisesti eri värillä piirrettyjä apuviivoja. Vastaavaan tapaan kuin millimetripaperissa on pienempiä tiheämpiä viivoja millimetrin välein ja paksumpia viivoja senttimetrin välein.

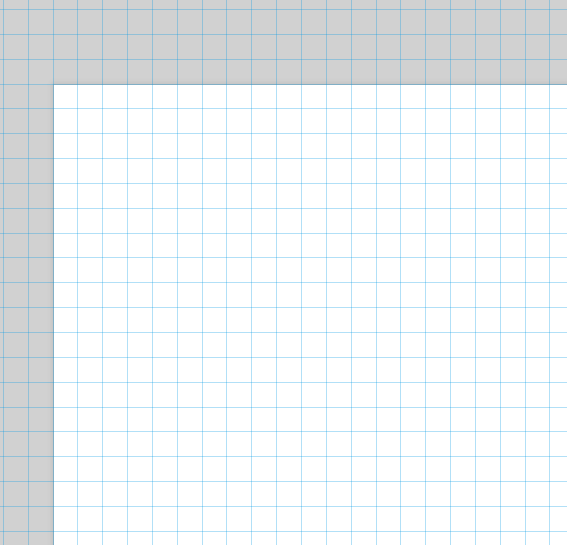

Ruudukon tasauksesta voi valita, mistä kohtaa ruudukon piirtäminen alkaa. Kohdistetaanko ruudukko esimerkiksi vasempaan yläkulmaan vai levittäytyykö se piirtoalueen yli keskeltä alkaen. Tämä on pikavalinta, joka vaikuttaa “aloitus”-asetukseen.

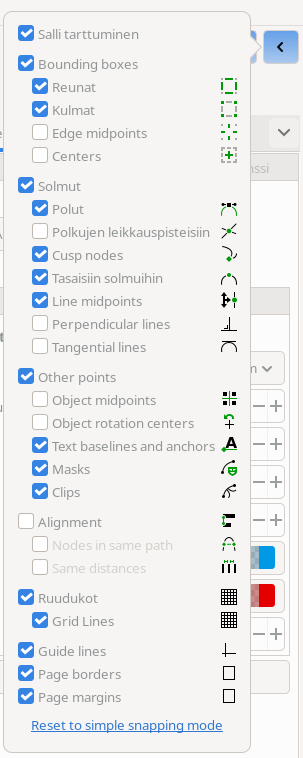

Ruudukon avulla piirrettäessä valitaan haluttu tarttumistapa Inkscapen ikkunan oikeassa yläkulmassa olevasta tarttumisvalikosta.

Tässä valikossa on monta valintaa sille, mihin kaikkiin piirroksen osiin kulloinen piirtotyökalu tarttuu (snap) ja onko tarttuminen ylipäätään sallittua. Ruudukon kannalta olennaiset valinnat ovat Ruudukot ja sen alla oleva Ruudukon viivat (Grid Lines). Kun ne ovat valittuina, kaikki piirtotyökalut sekä valintatyökalulla ja solmutyökalulla tapahtuvat siirtämiset napsahtavat, eli tarttuvat, ruudukon risteyksiin sekä ruudukon viivoihin.

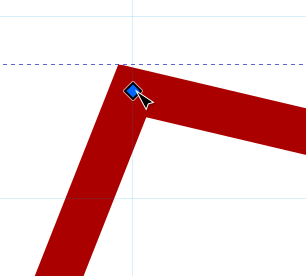

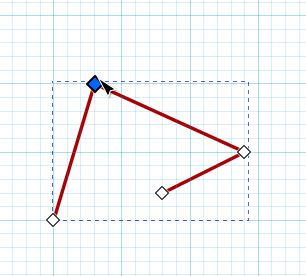

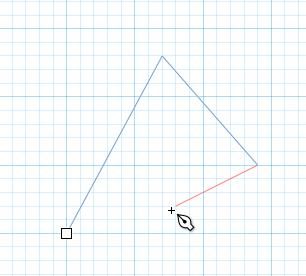

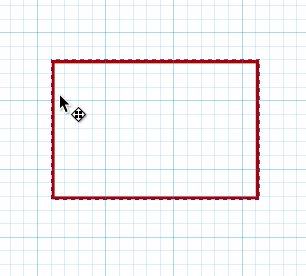

Alla olevissa kuvissa ensin piirretään polku, jonka solmupisteet ovat ruudukon risteyksissä. Sitten siirretään suorakulmiota, joka siirrettäessä tarttuu napsahtaen ruudukkoon. Kolmanneksi siirretään polun solmuja ruudukon risteyksistä toisiin. Neljännessä kuvassa on zoomattu lähemmäs ja nähdään, että solmun siirtäminen tarttuu tässä tilanteessa ruudukon risteysten lisäksi myös itse ruudukon viivoihin.

Aksonometrinen ruudukko

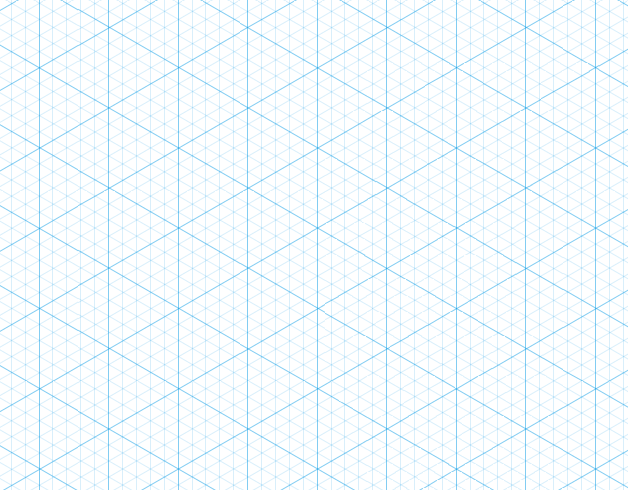

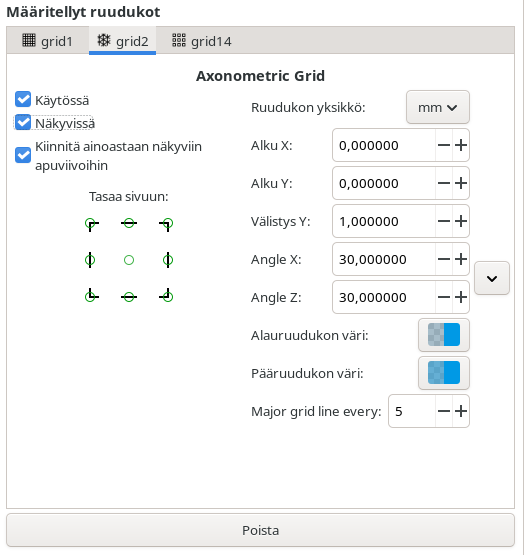

Toinen ruudukon tyypin vaihtoehto on aksonometrinen ruudukko, joka koostuu suorakulmaisten apuviivojen sijaan toisiinsa nähden 60 asteen kulmissa olevista apuviivoista ja neliön muotoisten ruutujen sijaan ne muodostavat tasasivuisia kolmioita.

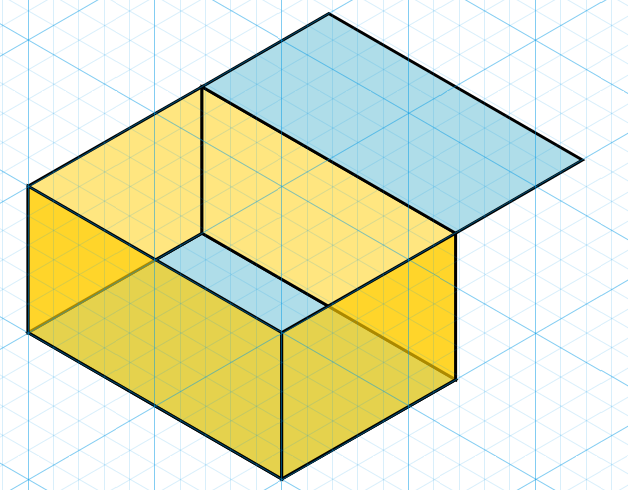

Tätä ruudukkoa voidaan hyödyntää aksonometristen-kaavioiden piirtämiseen. Niillä voidaan esittää kolmiulotteisia kappaleita ilman perspektiivivaikutelmaa niin, että kaikkien kolmen akselin suuntaiset etäisyydet ovat samassa suhteessa.

Modulaarinen ruudukko

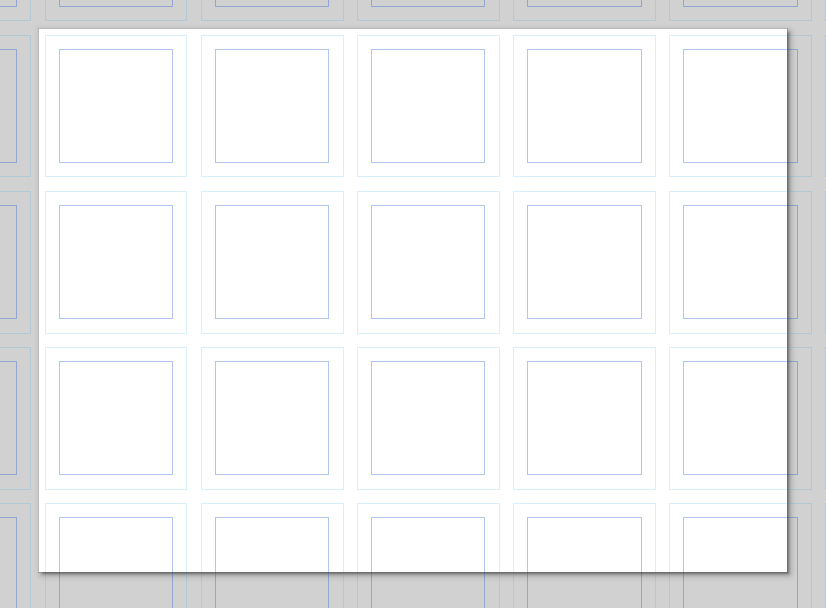

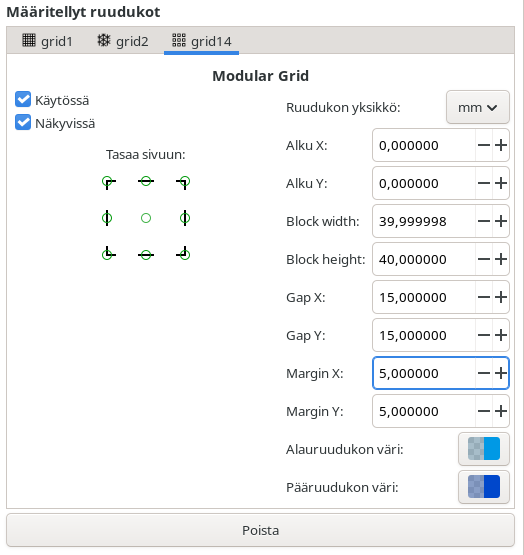

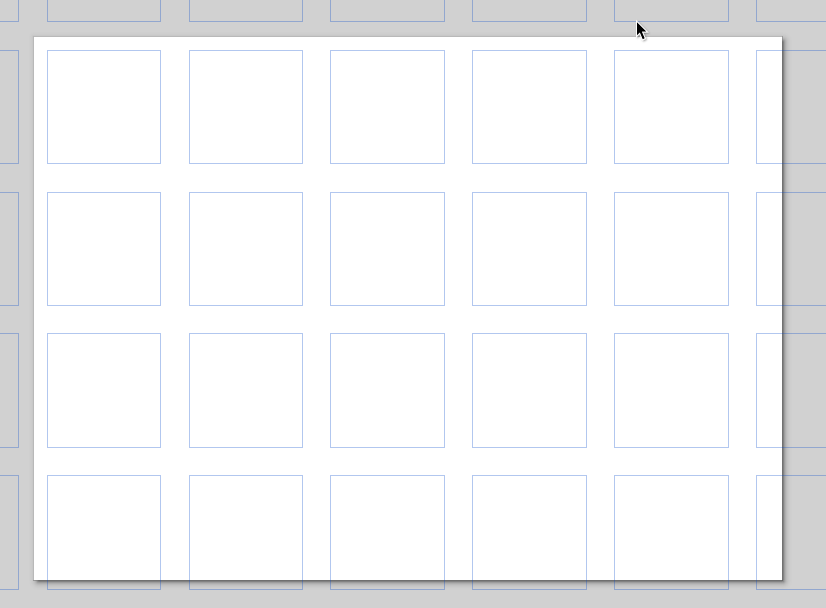

Kolmas ruudukon tyyppi on modulaarinen. Se luo ruudukon, joka koostuu suorakulmaisista “laatikoista”, joiden väliiin voidaan määritellä väli (gap) ja marginaali (margin).

Tässä pari esimerkkiä:

Tätä ruudukkoa voidaan käyttää esimerkiksi erilaisten korttien suunnittelemiseen.

Omat apuviivat

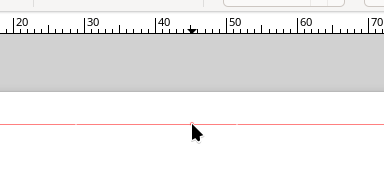

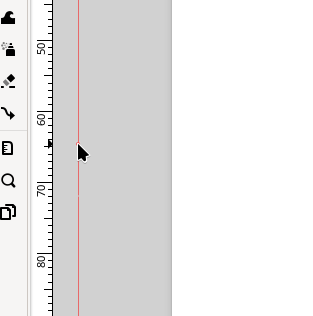

Piirtoalueelle voi lisätä myös omia apuviivoja raahaamalla ne esiin piirtoalueen reunalla olevasta mitta-asteikosta. Hiirellä otetaan kiinni mitta-asteikosta ja raahaamalla vedetään esiin apuviiva. Vasemman reunan asteikosta raahaamalla saadaan pystysuoria apuviivoja ja yläreunan asteikosta vaakasuoria apuviivoja. Diagonaalit apuviivat saadaan vedettyä esiin piirtoalueen kulmista.

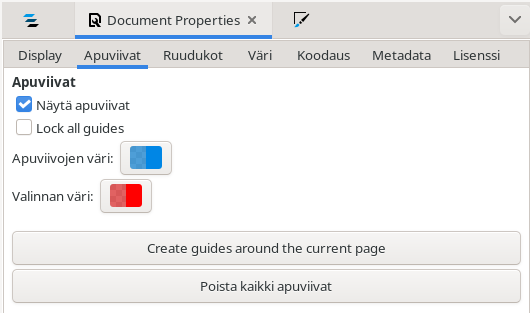

“Asiakirjan ominaisuudet” -dialogin “Apuviivat”-välilehdellä voi valita, näytetäänkö omat apuviivat, ovatko ne lukittuina niin, etteivät ne siirry vahingossa, mitkä niiden värit normaalisti ja siirrettäessä.

Lisäksi sieltä voidaan lisätä apuviivat sivun kullekin reunalle sekä poistaa kaikki apuviivat.
