Mittatyökalu

Mittatyökalu on tarkoitettu auttamaan janojen pituuksien ja kulmien suuruuksien mittaamisessa. Sen pikanäppäin on M.

Kun työkalu on valittuna, ovat sen asetukset valittavissa komentopalkissa.

Numeerisesti voidaan valita työkalun mittauksien näyttämiseen käytettävä kirjasinkoko, tarkkuus, skaalaus sekä siirtymä. Käytettävä mittayksikkö valitaan pudotusvalikolla.

Skaalauksella tarkoitetaan skaalausta piirroksen koosta johonkin haluttuun suhteeseen. Esimerkiksi piirros on voitu tehdä tietyssä millimetrikoossa, mutta se vastaa luonnossa jotain suurempaa tai pienempää asiaa.

Siirtymällä tarkoitetaan etäisyyttä mitattavasta kohteesta, jos mittaustulos merkitään piirrokseen näkyviin. Tästä lisää, kohdassa “Merkitse mitat”.

Etäisyyden mittaaminen

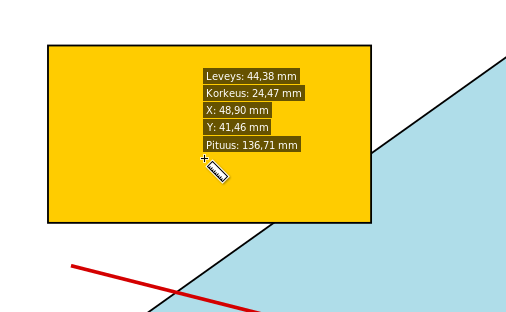

Oletuksena mittaustyökalu näyttää kulloinkin hiiren alla olevan kohteen oleellisimmat mitat: Leveyden, korkeuden, x-koordinaatin, y-koordinaatin sekä pituuden. Neljä ensimmäistä ovat samat tiedot, jotka näkyvät valintatyökalun asetuspalkissa valitulle kohteelle. Pituus on kohteen reunaviivan yhteenlaskettu pituus. Esimerkiksi alla olevassa kuvassa suorakulmion piiri.

Etäisyyden, esimerkiksi janan pituuden, mittaaminen tapahtuu painamalla hiiren nappi pohjaan aloituspisteessä ja raahaamalla mittausjana loppupisteeseen. Kun hiiren napista päästää irti, mitattu matka jää näkyviin ja mittajanan alku- ja loppupäitä on mahdollista siirtää vielä tämän jälkeen. Jos hiiren tarttumistoiminto on päällä, aloitus ja lopetuspisteet napsahtavat automaattisesti erilaisiin kohtiin, kuten polkujen solmuihin, polkuihin, polkujen leikkauskohtiin, apuviivoihin riippuen tarttumistoiminnon asetuksista.

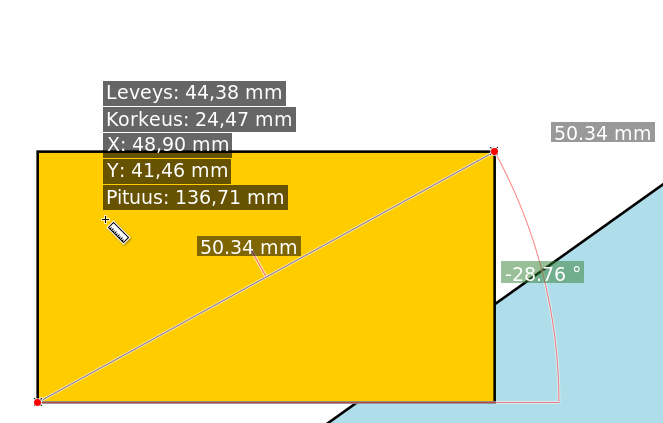

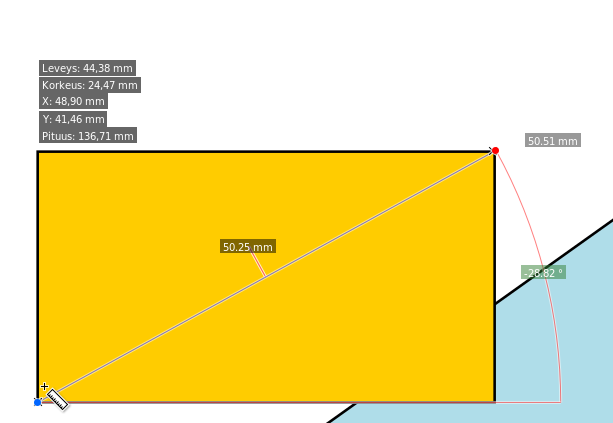

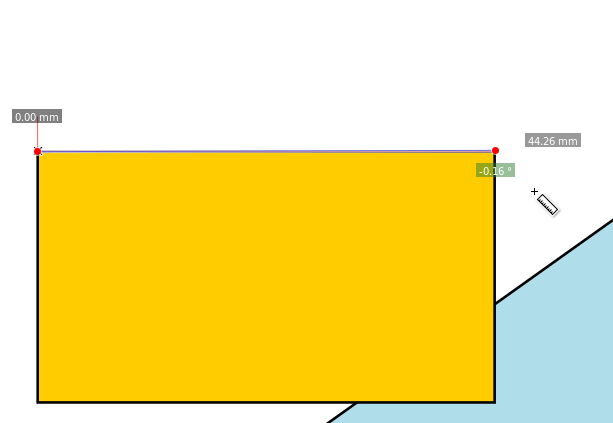

Alla olevissa kuvissa on havainnollistettuna mittajanan raahaaminen, valmis mittaus sekä mittajanan päätepisteen siirtäminen mittaamaan suorakulmion sivun sijan sen lävistäjä. Viimeisessä kuvassa nähdään vaikutus, kun asetuspalkissa kirjasinkokoa muutetaan suuremmaksi.

Kulman mittaaminen

Kulmien suuruuksia voi mitata samalla työkalulla. Kun muodostetaan mittajana, työkalu näyttää samalla janan kallistuskulman suhteessa vaakasuoraan. Huomioitavaa on, että 0 astetta on vaakasuoraan aloituspisteestä oikealle ja kulman suuruus kasvaa siitä myötäpäivään 180 asteeseen saakka. Myötäpäivään mentäessä kulmat ovat negatiivisia.

Jos mittajanaa piirrettäessä, kun hiiren nappi on vielä pohjassa, näpäytetään Ctrl-näppäintä, mittatyökalu lukitsee tämän vertailusuunnaksi vaakasuoran sijaan. Sen jälkeen mittajanan pään siirtämistä voidaan jatkaa johonkin toiseen suuntaan. Näin saadaan mitattua minkä tahansa kulman suuruus.

Päällä / pois -napit

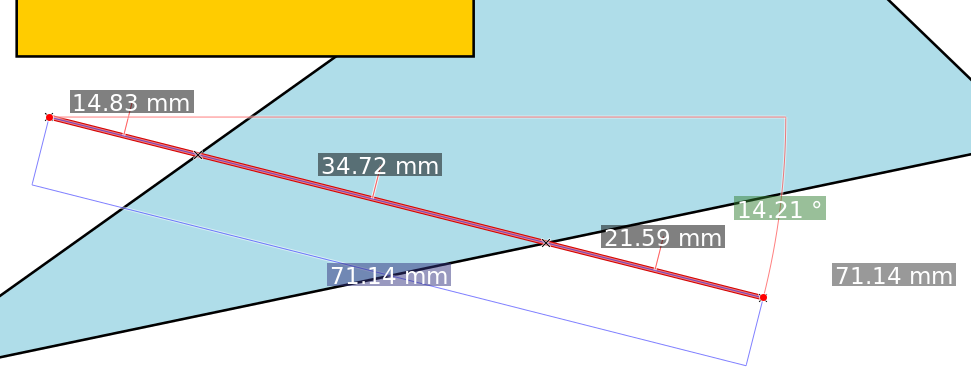

Jos mittajana ylittää useita kohteita, niiden reunojen ylityksiin syntyy leikkauspisteitä. Leikkauspisteet merkitään näkyviin ja mittajanan koko pituuden lisäksi näytetään myös osajanojen pituudet.

Älä huomioi ensimmäistä ja viimeistä

Oletuksena asetuspalkissa on päällä asetus Jätä ensimmäinen ja viimeinen huomiotta (“Ignore first and last”).

Tämä jättää pois näkyvistä ensimmäisen ja viimeisen pätkän mitat, eli mittajanan alusta ensimmäiseen leikkauspisteeseen ja viimeisestä leikkauspisteestä mittajanan loppupäähän. Tätä ominaisuutta käyttämällä voi siis mitata esimerkiksi kahden janan etäisyyden vain piirtämällä mittajanan niiden yli iman, että tarvitsee saada mittajanan päitä osumaan juuri täsmälleen viivojen kohdalle.

Jos tämän asetuksen laittaa pois päältä, myös näiden osuuksien sekä koko janan pituudet näytetään.

Mittaa vain valittu

Asetus Mittaa vain valittu (“Measure only selected”) jättää puolestaan kaikki osajanat merkitsemättä.

Tämä asetus päällä sama mittaus näyttää tältä.

Mittaa kaikki tasot

Jos asetuksista on päällä valinta Mittaa kaikki tasot, mittaus koskee kaikilla tasoilla olevia kohteita, joiden yli mittausjana kulkee.

Tässä kuvassa alla oleva ympyrä on alemmalla tasolla ja muut piirtokuviot sen päällä olevalla tasolla. Mittausjanaan tulee merkintä jokaiseen kohtaan, jossa se leikkaa jonkin polun ja mittajanan jokainen osuus mitataan.

Kohteiden väliset etäisyydet

Näytä kohteiden väliset etäisyydet (“Show measures between items”) -valinnalla valitaan, näytetäänkö mittauksessa myös kaikkien mittauksen matkalla olevien kohteiden väliset etäisyydet vai ei.

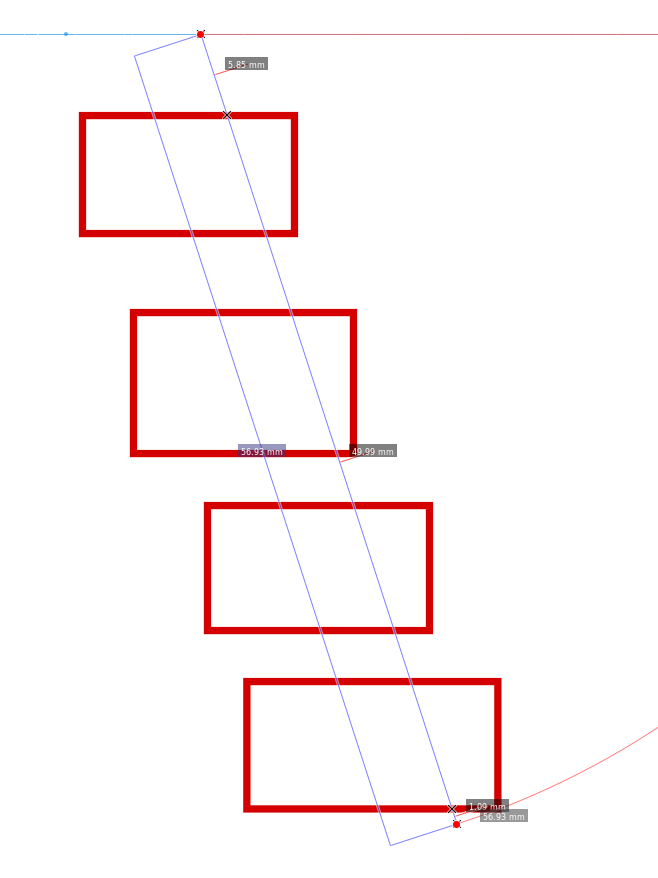

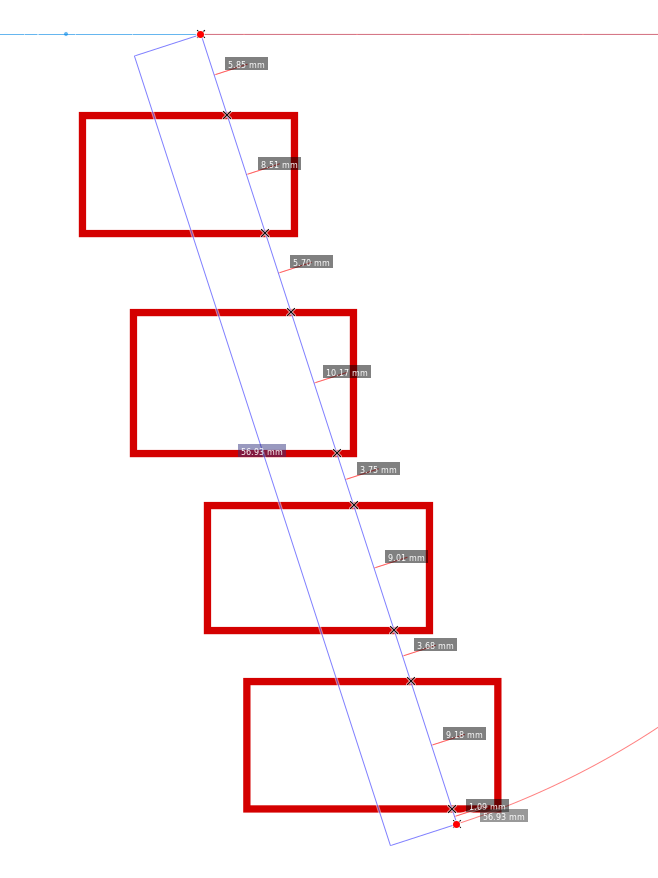

Alla esimerkkikuvat, joista ensimmäisessä kaikki etäisyydet ovat näkyvissä ja toisessa näkyy vain etäisyys mittaviivan alusta ensimmäiseen kohteeseen, etäisyys siitä viimeisen kohteen vastakkaiselle reunalle sekä siitä mittaviivan loppuun. Lopussa myös koko mittaviivan pituus.

Huomaa, että tässä “Älä huomioi ensimmäistä ja viimeistä” -asetus on pois päältä.

Näytä piilotetut leikkauspisteet

Viimeisenä “päälle / pois” -valintana on Näytä piilotetut leikkauspisteet (“Show hidden intersections”), jonka kuvakkeena on suljettu silmä. Tämä valinta vaikuttaa siihen, mitataanko myös mittajanan leikkauspisteet sellaisten kuvioiden kanssa, jotka jäävät jonkin toisen piirto-objektin alle piiloon. Leikkauspisteinä tarkastellaan siis mittajanan ja piirto-objektin reunan leikkauksia, ei eri piirto-objektien välisiä leikkauksia.

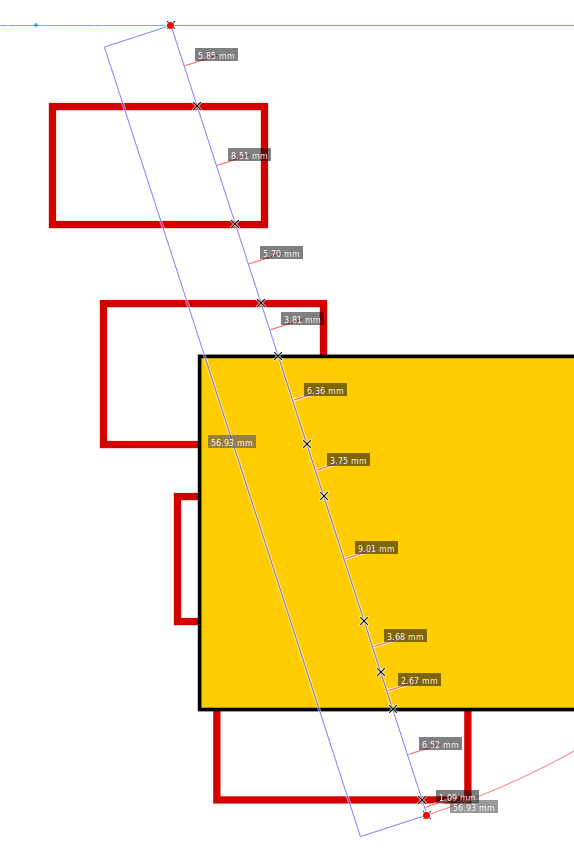

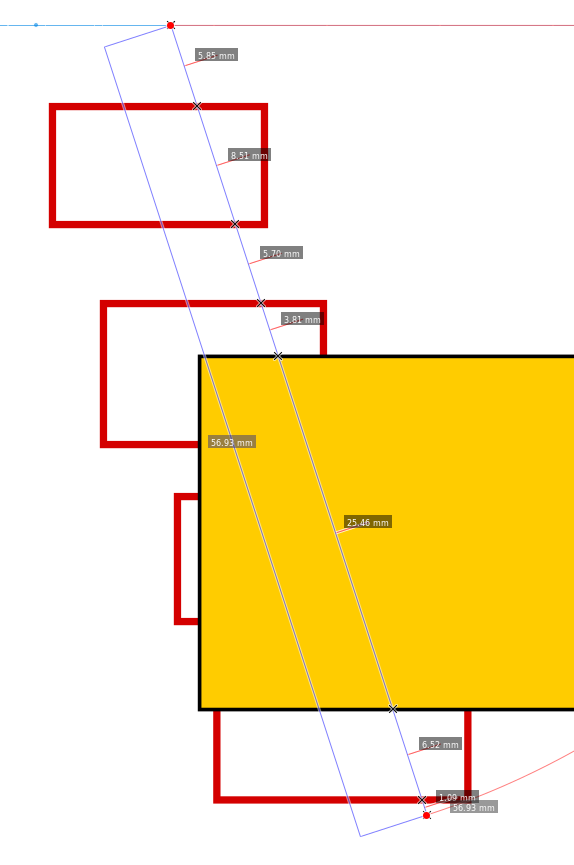

Alla olevissa kuvissa on edellisen kohdan punaiset laatikot peitetty osittain keltaisella suorakulmiolla ja näkyvissä on sama mittajana. Kun “Näytä piilotetut leikkauspisteet” on päällä, leikkauspisteet huomioidaan mittauksessa vaikka ne ovat keltaisen suorakulmion alla. Kun asetus on pois päältä, vain näkyvissä olevat leikkauspisteet merkitään mittaukseen.

Toimintanapit

Asetuspalkissa on joukko toimintanappeja.

Käännä mittaus

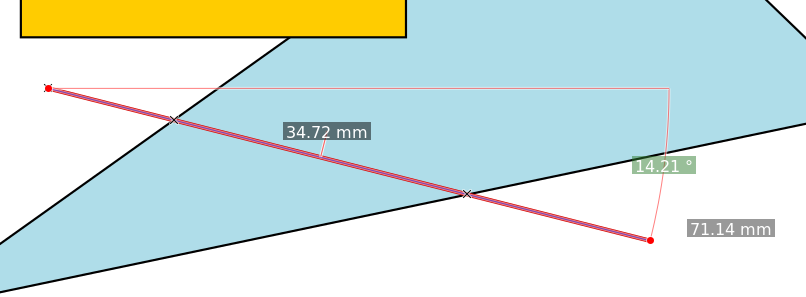

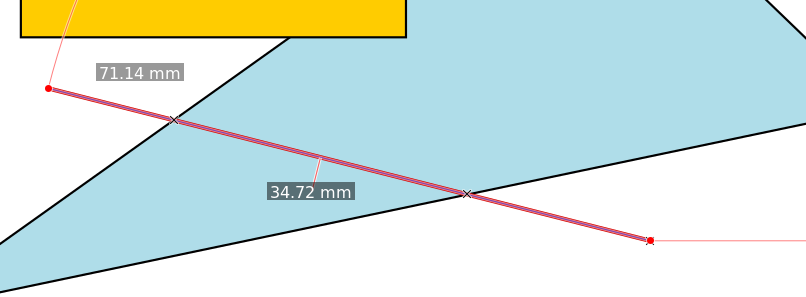

Käännä mittaus (“Reverse measure”) -nappi vaihtaa mittajanan suunnan. Sen alkupää ja loppupää vaihtavat siis paikkaa ja samalla kulman kärki vaihtuu janan päästä toiseen.

Haamumittaus

Toisinaan on tarve mitata useampaa kohtaa yhtä aikaa. Haamumittaus (“Phantom measure”) -toiminnolla, kameranapilla, viimeisimmästä mittajanasta otetaan “kuva”, joka jää piirtoalueelle näkyviin samalla kun mittatyökalulla voi tehdä uuden mittauksen.

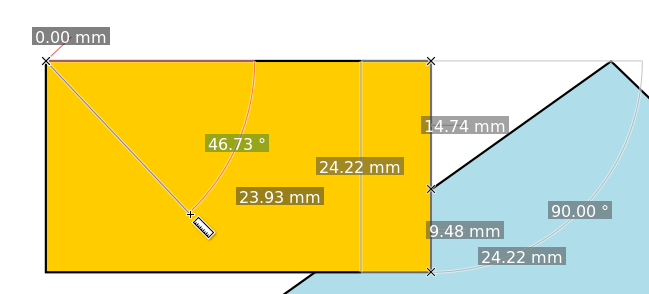

Alla olevassa kuvassa on mitattu keltaisen suorakulmion oikea pystysivu ja otettu siitä kuva haamumittauksena. Sen jälkeen on aloitettu uusi mittaus suorakulmion vasemmasta yläkulmasta.

Haamumittauksen saa pois näkyvistä esimerkiksi vaihtamalla välillä työkalun vaikka valintatyökaluksi.

Apuviivoiksi

Mittatyökalulla mitattuja asioita voidaan muuttaa apuviivoiksi valitsemalla toiminta Apuviivoiksi (“To guides”).

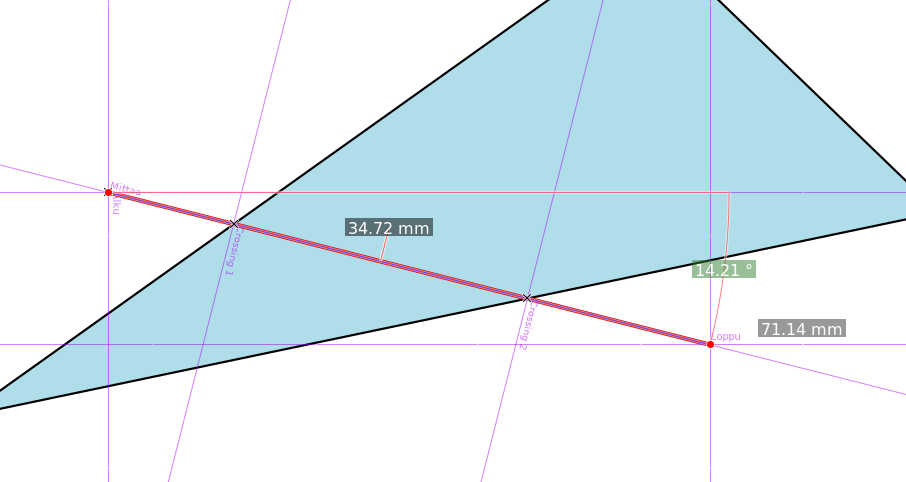

Tämä lisää piirtialueelle joukon uusia apuviivoja:

• Vaakasuorat apuviivat mittauksen alku- ja loppupisteeseen
• Pystysuorat apuviivat mittauksen alku- ja loppupisteeseen
• Mittaviivaa pitkin kulkevan apuviivan
• Mittaviivaa vastaan kohtisuorat apuviivat kuhunkin leikkauspisteeseen

Apuviivoilla saadaan siis aikaan ainakin mitatun matkan korkeus ja leveys sekä tarttumapisteet jokaiseen leikkauspisteeseen.

Muunna kohteeksi

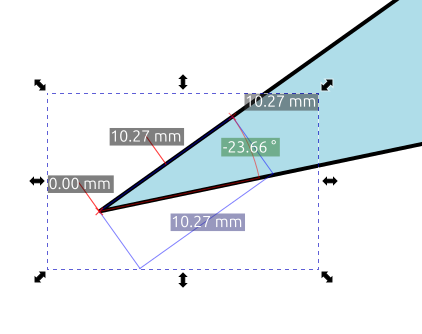

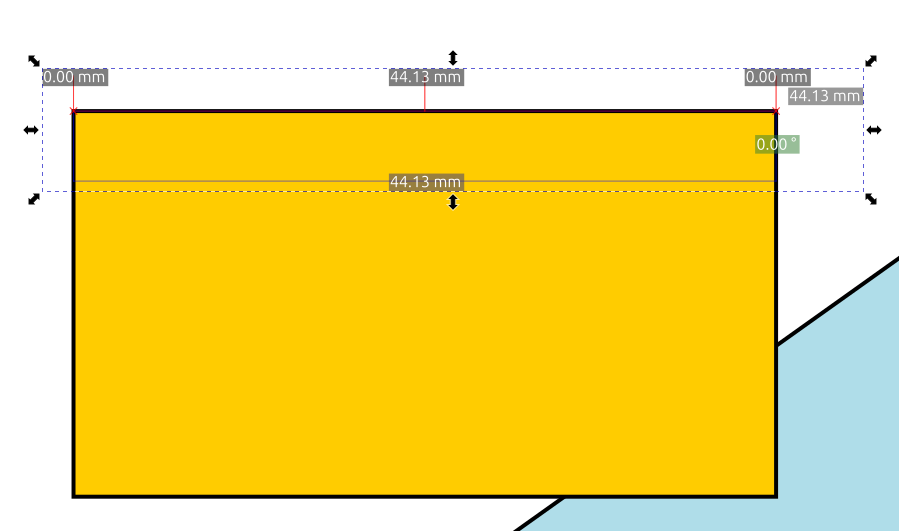

Joskus mittaustiedot halutaan lisätä itse kuvaan. Tämä voidaan tehdä Muunna kohteeksi (“Convert to item”) -toiminnolla. Tämän napin painaminen tekee mittajanasta ja sen näyttämistä mitoista ryhmän piirto-objekteja, joita voidaan sen jälkeen käsitellä muiden objektien tapaan.

Ryhmästä voi sitten käsin poistaa ylimääräiseksi katsomansa merkinnät.

Merkitse mitat

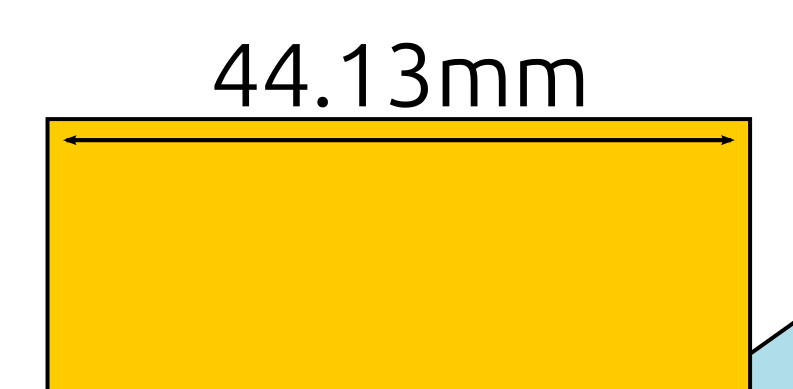

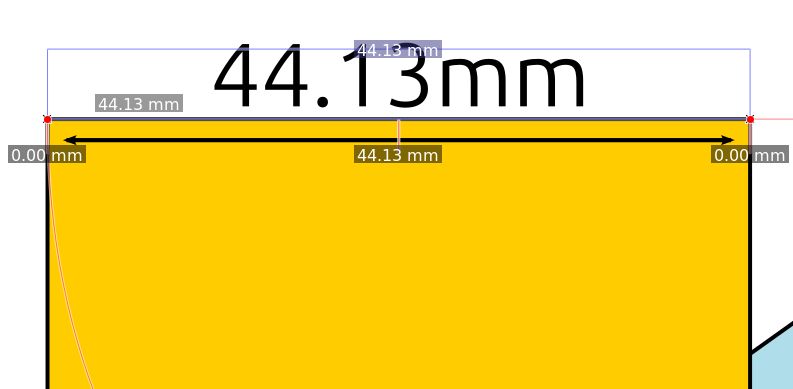

Toinen tapa merkitä kuvaan kohteen mittatyökalulla mitattu pituus on Merkitse mitat (“Mark dimensions”) -toiminto. Tämä toiminto yksinkertaisesti lisää mitatun janan viereen kaksipäisen nuolen ja sen yläpuolelle janan pituuden mittatyökalussa käytettyinä mittayksikköinä.

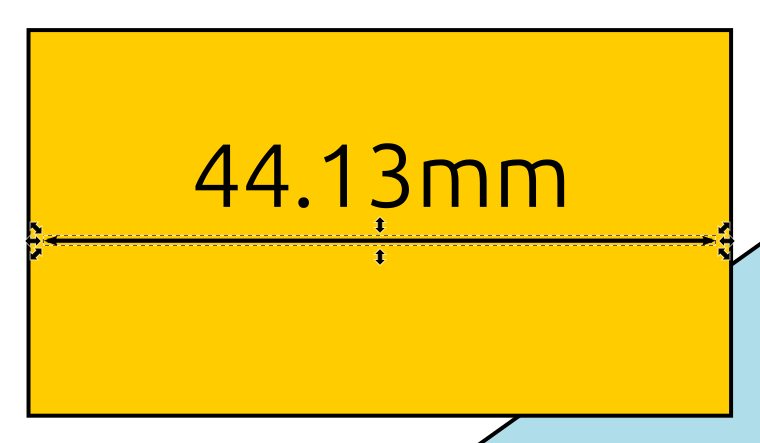

Tämän toiminnon yhteydessä mittaustyökalun asetuspalkin “Siirtymä”-asetuksella on merkitystä. Jos sen arvo on 0, kaksipäinen nuoli piirretään suoraan mittajanan kohdalle. Kun arvoa kasvatetaan, nuoli ja mittateksti siirtyvät lukuarvon verran alemmas.

Samoin asetuspalkissa valittu kirjasinkoko vaikuttaa tämän toiminnon luoman mittatekstin kirjasimen suuruuteen ja skaalaus vaikuttaa tulostuvaan mittauksen arvoon.

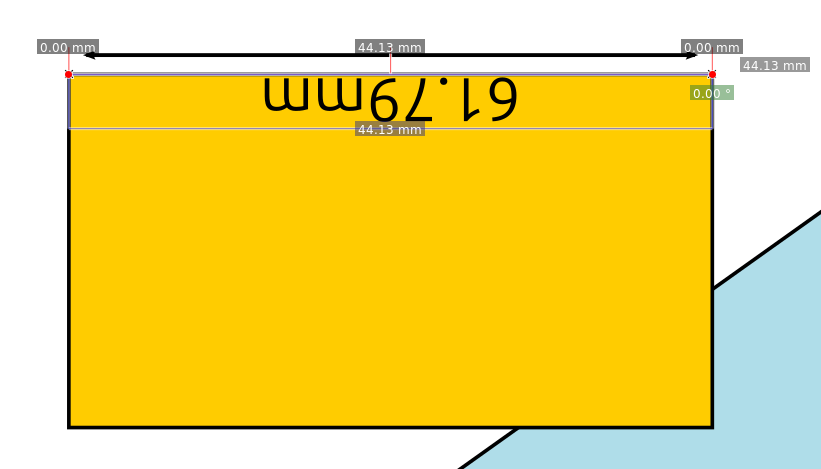

Huomioitavaa on myös, että sillä on merkitystä, mihin suuntaan mittajana on piirretty. Jos mittateksti tulee ylösalaisin, voi toiminnon peruuttaa (undo), vaihtaa mittauksen suunnan käännä mittaus -toiminnolla ja merkitä mitat kuvaan uudelleen.

Myös tällä tavalla luotuja piirto-objekteja voi luonnollisestikin mukata luonnin jälkeen. Muuttaa värejä, viivojen paksuuksia, nuolenpäitä ja siirrellä.
