Matemaattiset kaavat

Jos Inkscapella halutaan piirtää matematiikan tai fysiikan havainnollistuskuvia, tulee hyvin nopeasti vastaan tilanne, että kuvaan pitää saada myös matemaattisia kaavoja. Tätä varten Inkscapeen löytyy enemmän kuin yksi laajennos.

Oletuksena Inkscapen asennuksessa ovat mukana laajennukset “Formula (pdflatex)” ja “Formula (typst)”. Nimensä mukaisesti näistä ensimmäinen vaatii toimiakseen, että tietokoneelle on asennettuna jokin LaTeX-kielen kääntäjä ja toinen vaatii toimiakseen typst-kielen kääntäjän. Kolmantena vaihtoehtona on “TexText” -laajennus, joka ei välttämättä tule Inkscapen mukana, ja joka vaatii myöskin toimiakseen LaTeX-kääntäjän. “TexText” on näistä kuitenkin suositeltavin, sillä se mahdollistaa myös kaavojen muokkaamisen.

Nämä kaikki laajennukset löytyvät “Laajennukset”-valikon “Teksti”-alivalikosta.

Formula (pdflatex)

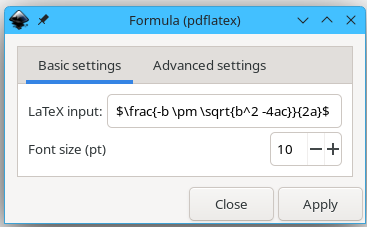

“Formula (pdflatex)” -laajennus avaa pienen dialogi-ikkunan, jossa kysytään luotava kaava LaTeX-kielen mukaisena sekä kirjasinkoko.

Kun “Apply”-nappia painetaan, laajennus suorittaa tietokoneelle asennetun LaTeX-ohjelmiston komennon pdflatex ja antaa sille syötteeksi pyydetyn kaavan sisältävän tiedoston. Komennon tuloksesta laajennus poimii taitetun kaavan ja tekee siitä ryhmäksi koostetun joukon polkuja johonkin kohtaa piirtoaluetta. Lopputuloksena oleva kaava on visuaalisesti kaunis. Ainoana puutteena on, että jos kaavaa pitää muokata, pitää käytännössä luoda uusi kaavaobjekti.

Formula (typst)

Typst on uudempi vaihtoehtoinen tapa kirjoittaa matematiikkaa sisältäviä asiakirjoja. Typst pyrkii olemaan yksinkertaisempi ja selkeämpi kuin LaTeX. Joissain tapauksissa LaTeXin matematiikkatuki on ilmeisesti vielä laajempi.

Jos Typst on asennettuna koneelle, laajennus avaa samantapaisen dialogin kuin sen LaTeX-versio ja käyttäjältä kysytään kaava ja kirjasinkoko. Tällä kertaa kaava syötetään Typst-kielen mukaisessa muodossa.

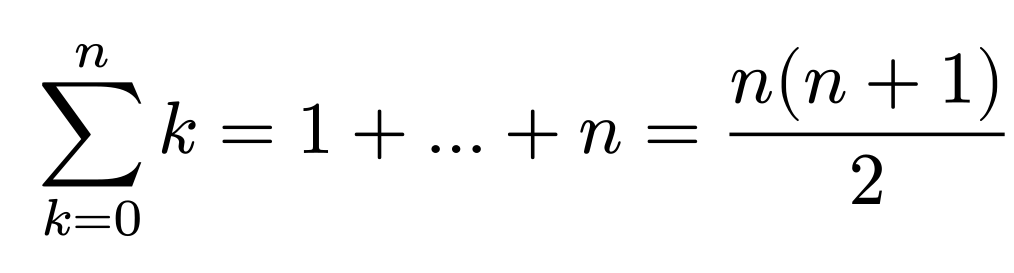

Laajennus tuottaa kaavan samaan tapaan kuin sen pdflatex-versio.

Typst-käännintä käytettäessä kannattaa huomioida, että Ubuntu-järjestelmissä snap-pakettina asennettu Typst voi tuottaa hieman ongelmia tietoturva-asetustensa vuoksi.

TexText

TexText on edellisiä selvästi monipuolisempi lisäosa matemaattisten kaavojen luomiseen ja muokkaamiseen.

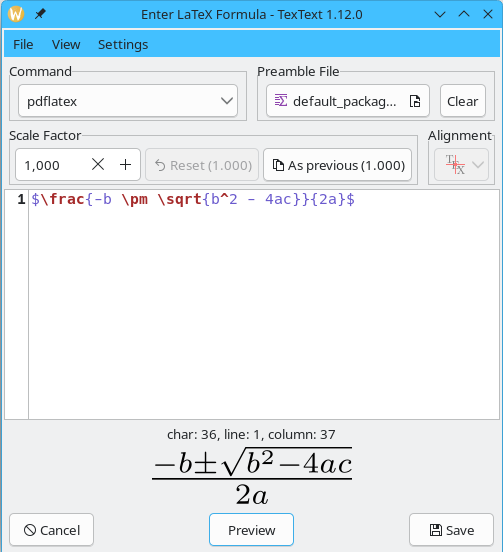

TexText sisältää yksinkertaisen tekstieditorin, jossa on myös synktaksin korostus LaTeX-kaavoille. Kääntäjäohjelmaksi voi valita joko pdflatex-, xelatex- tai luatex-kääntäjän sekä uudemmissa versioissa myös typst-kääntäjän.

Lopputulosta pystyy esikatselemaan laajennuksen omassa ikkunassa ennen sen tallentamista asiakirjaan.

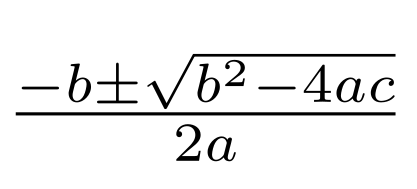

TexTextin suurin etu on, että se tallentaa myös käytetyn raakamuotoisen kaavan tekemäänsä objektiin, joten se kykenee myös avaamaan kaavan muokattavaksi. Kun TexTextillä luotu objekti on valittuna ja laajennus käynnistetään uudelleen, kaavaa voi muokata ja tallennus korvaa aiemman objektin.

Ohjeet TexTextin asentamiseen löytyvät sen omilta sivuilta. Ohjeet kuvaavat sen asentamisen niin Windows-, Linux- kuin MacOS-tietokoneeseenkin. Kaikki vaihtoehdot edellyttävät, että järjestelmään on jo asennettuna tarvittava LaTeX- tai Typst-kielen kääntäjä.

Huomio! Jos Inkscape on asennettuna Ubuntu-järjestelmään (tai johonkin muuhun Linux-järjestelmään) käyttäen snap- tai flatpak-pakettia, TexText-laajennuksen käyttäminen ei todennäksisesti onnistu. Tämä johtuu snap- ja flatpak-paketointien käyttämästä “hiekkalaatikoinnista”, joka estää Inkscapea suorittamasta ulkopuolisia ohjelmistoja, kuten pdflatexja typst.
