Ryhmittely

Vektoripiirrokset koostuvat suorakulmioista, ellipseistä, kaarista, poluista, teksteistä ja muista alkeisobjekteista. Monimutkaisemmat piirrokset muodostuvat kuitenkin alkeisobjekteista koostetuista kompleksisemmista objekteista, joita pitää voida siirrellä, käännellä ja skaalailla suurempina kokonaisuuksina. Tätä varten objekteja on mahdollista ryhmitellä uusiksi objekteiksi.

Ryhmän luonti tapahtuu valitsemalla ryhmäksi liitettävät kohteet ja valitsemalla valikosta “Kohde” ja “Ryhmitä” taikka painamalla komentopalkin kuvaketta “Ryhmitä”. Pikanäppäin ryhmän luomiselle on Ctrl-G. Ryhmän purkaminen tapahtuu samoin valikosta “Kohde” ja “Pura ryhmitys” tai komentopalkin napilla taikka pikanäppäimellä Shift-Ctrl-G.

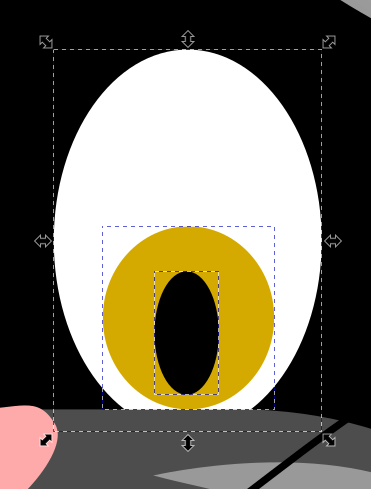

Piirretään esimerkkinä kissan kasvot. Kissan silmä voidaan koostaa kolmesta ellipsistä

Valitaan nämä kolme ellipsiä ja tehdään niistä ryhmä painamalla pikanäppäintä Ctrl-G.

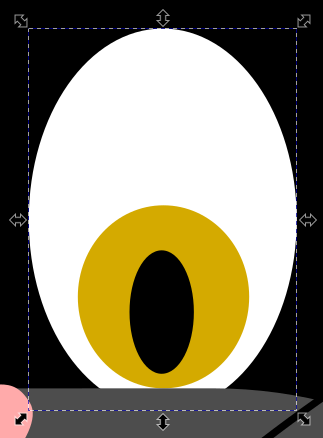

Nyt silmä on yksi ryhmä-objekti, joka sisältää kolme aliobjektia. Kun silmä on valittuna, myös tilateksti kertoo tämän.

Tarvittaessa ryhmän sisältä voi valita yksittäisen osaobjektin klikkaamalla sitä valintatyökalulla pitämällä Ctrl-näppäintä samalla pohjassa. Ryhmään voi myös “siirtyä sisään” kaksoisklikkaamalla sitä. Tämän jälkeen ryhmän sisällä olevia kohteita voi valita tavallisella klikkauksella. Ryhmän sisällä oleminen näkyy siitä, että ryhmän id näkyy alapalkissa tilannetekstin vasemmalla puolella. Normaalisti tässä kohtaa näkyy taso, jolla työskellellään. Tästä lisää, kun tutustutaan tasoihin.

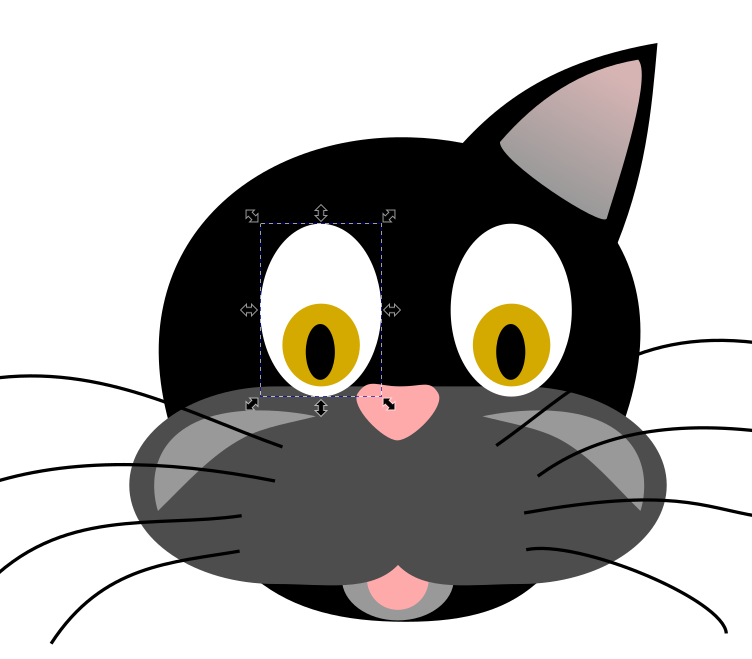

Nyt silmästä voidaan tehdä kopio, koska kissa tarvitsee kaksi silmää. Painetaan pikanäppäintä Ctrl-D ja siirretään monistettu silmä nuolinäppäimillä paikalleen.

Seuraavaksi halutaan varmistaa, että kuvassa kissan silmät ovat symmetrisesti samalla etäisyydellä nenästä. Siihen voidaan käyttää tasausdialogia, mutta sitä ennen yhdistetään molemmat silmät uudeksi ryhmäksi.

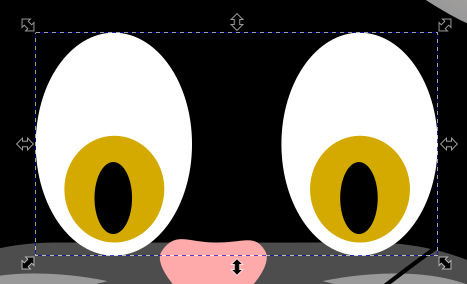

Valitaan molemmat silmät ja painetaan taas Ctrl-G.

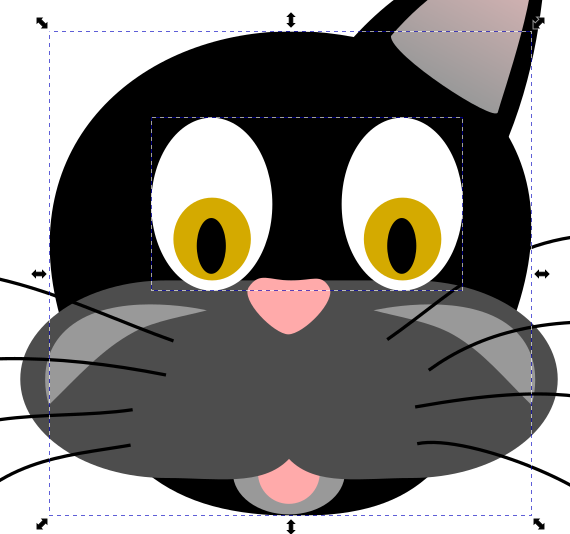

Nyt silmät muodostavat yhdessä yhden objektin, jonka voimme tasaustyökalulla keskittää symmetrisesti keskelle kissan päätä. Valitaan kahden silmän ryhmän lisäksi kissan päätä esittävä musta polku.

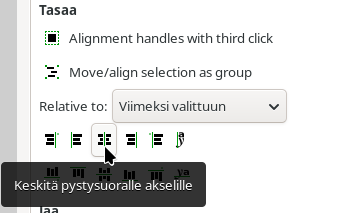

Koska pää on viimeiseksi valittu objekti, valitaan tasausdialogista tasaus suhteessa Viimeksi valittuun ja toimintona keskitä.

Lopputuloksena silmät ovat varmasti symmetrisesti.

Tässä vaiheessa voidaan purkaa silmien ryhmittely yhteen, koska sitä tarvittiin vain tasaukseen. Valitaan kaksi silmää sisältävä objekti ja painetaan Shift-Ctrl-G.

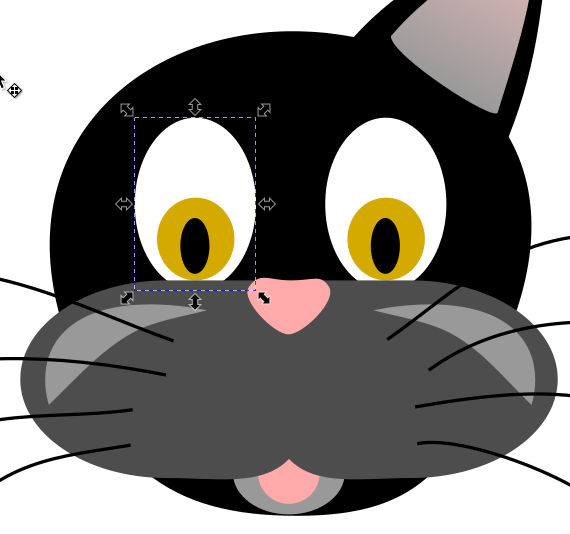

Viimeistellään silmät siirtämällä molemmat silmät pinojärjestyksessä vähän taaemmaksi harmaiden poskien alle pikanäppäimellä PageDown.

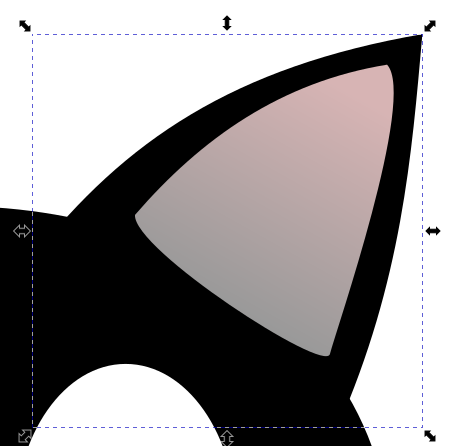

Lopuksi tehdää korvalle sama kuin tehtiin silmille. Ensin ryhmitetään kahdesta kaarevasta kolmiosta muodostuva korva yhdeksi ryhmäobjektiksi.

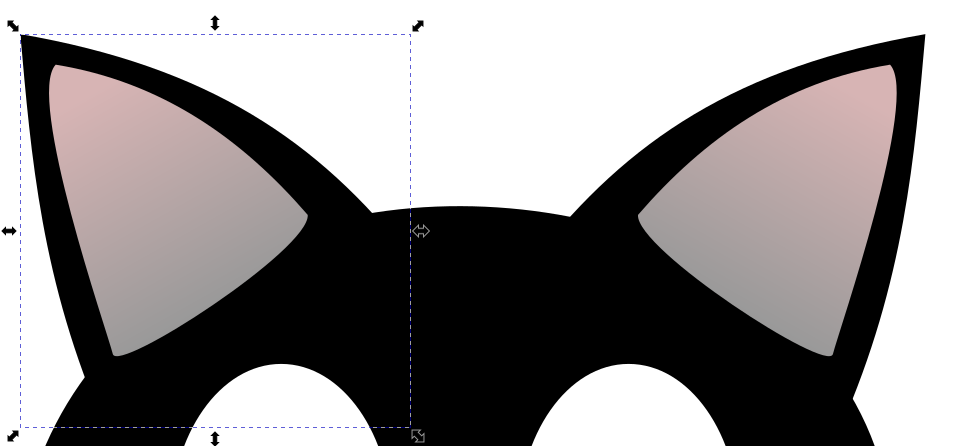

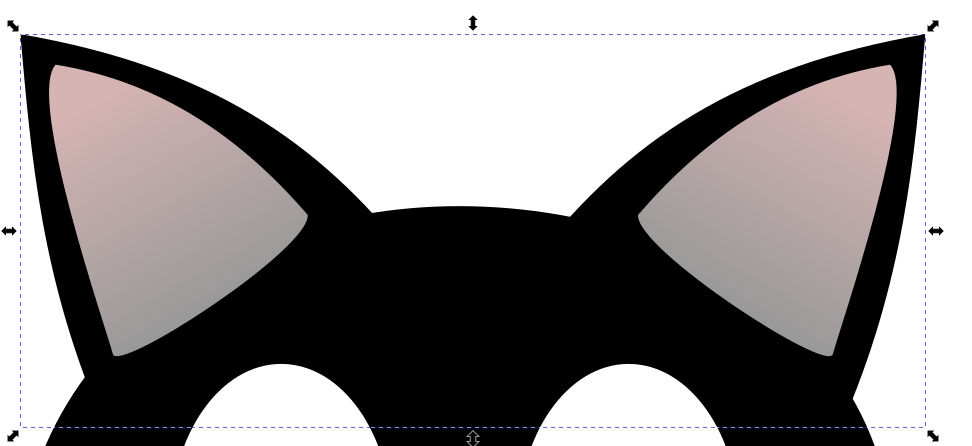

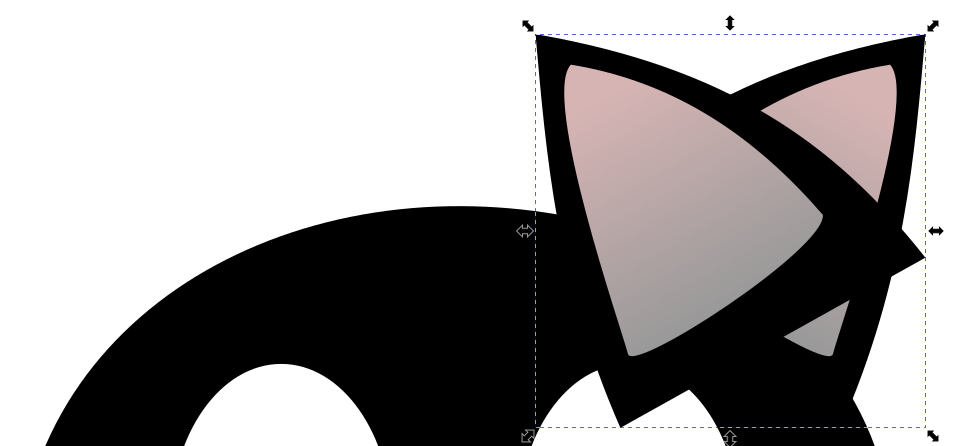

Sen jälkeen kopioidaan, peilataan pystyakselin suhteen, siirretään jonkin matkaa vasemmalle, ryhmitetään korvat, keskitetään pään suhteen ja puretaan korvien ryhmä.

Aivan viimeisenä askeleena valitaan vielä kaikki kissan osat ja ryhmitellään niistä yksi kissa-objekti.

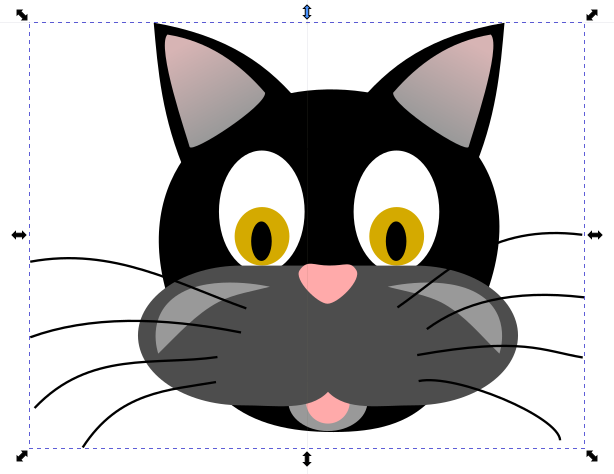

Lopullinen valmis kissa svg-muotoisena kuvana!
