Syväys ja maski

Syväyksessä ja maskissa on kyse siitä, että yhdellä objektilla määritellään ja rajataan toisen objektin näkyvyyttä.

Molemmat toiminnot löytyvät “Kohde”-valikosta. Tarkastellaan niiden toimintaa esimerkeillä.

Syväys

Syväyksellä tarkoitetaan jonkin kuvan tai muun objektin rajaamista ja irroittamista taustastaan. Inkscapessa syvääminen tapahtuu kahden objektin yhteistyönä. Ensimmäinen objekti on itse syvättävä kuva, josta halutaan rajata tai leikata jokin osa irti. Toinen objekti on polku, joka määrää rajauksen reunaviivan.

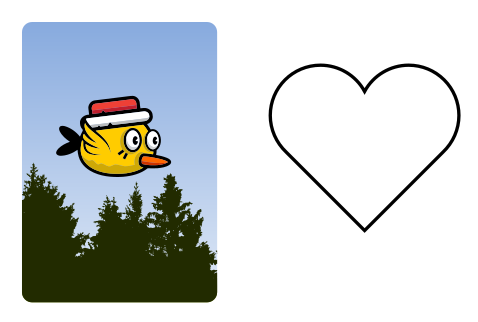

Aloitetaan esimerkki valitsemalla syvättävä kuvaobjekti ja polkuobjekti, jota käytetään tekemään rajaus.

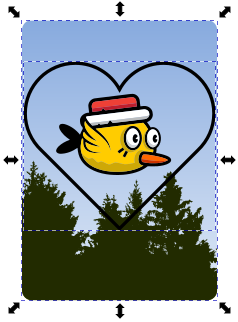

Asetellaan objektit pääällekkäin niin, että rajaava polku on kuvan päällä siten kuin rajaus halutaan tehdä. Valitaan molemmat objektit.

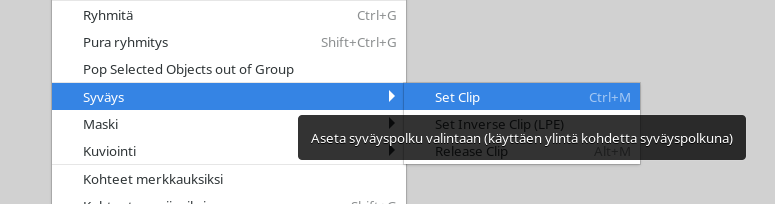

Valitaan “Kohde”-valikosta vaihtoehto “Syväys” ja sen alta “Set Clip”. Tämän pikanäppäin on Ctrl-M. Kuvankäsittelyohjelmissa termi “Clip” tarkottaa yleensä rajaamista tai leikkaamista rajoja myöten.

Tämä toiminto asettaa kuvalle “rajauspolun” (“clip-path”), ja nyt siitä näkyy vain polun sisälle jäävä osuus. Kaikki sen ulkopuolelle jäävä leikkautuu pois.

Syväys on mahdollista vaihtaa myös käänteiseksi, jolloin kuvasta jääkin näkyviin rajatun alueen ulkopuoli. Tällä tavalla voidaan esimerkiksi tehdä kuvaan “reikä”, josta näkyy läpi jotain taustalla olevaa.

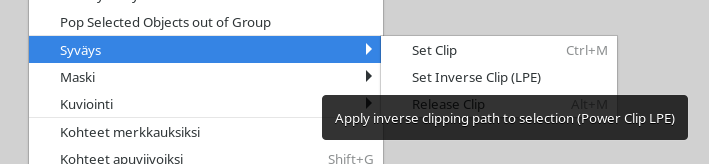

Tämä tapahtuu saman valikon valinnalla “Set Inverse Clip”.

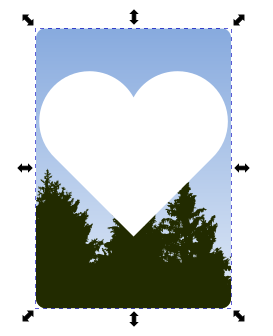

Ja lopputulos näyttää tässä tapauksessa tältä.

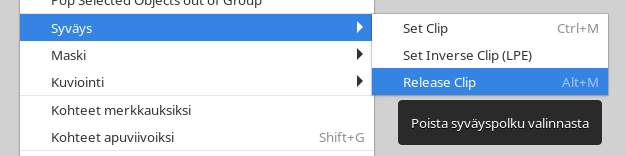

Käytössä olevan syväyksen voi poistaa saman valikon valinnalla “Release Clip”.

Tämä poistaa syväyksen ja palauttaa käytetyn polun näkyviin erillisenä objektina.

Maski

Maskilla tarkoitetaan kuvankäsittelyssä yleensä mustavalkoista kuviointia, jolla määritellään, mitkä osat varsinaisesta kuvasta ovat läpinäkyviä ja mitkä peittäviä. Inkscapessa maskin käyttö tapahtuu samaan tapaan kuin syväyksen käyttö. Maskin toteuttamiseen tarvitaan kaksi objektia. Ensimmäinen objekti on varsinainen kuva, johon maskia sovelletaan ja toinen objekti on itse maski.

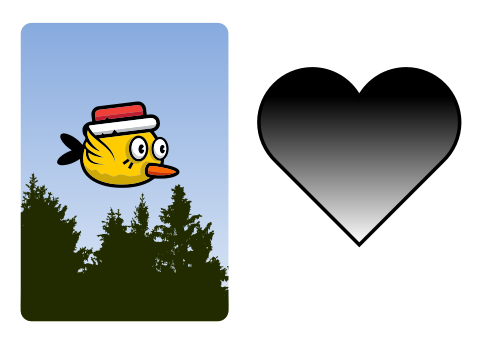

Käytetään esimerkkeinä vastaavia objekteja kuin syväyksessä. Muutetaan rajaukseen käytetty polku maskiksi täyttämällä se mustavalkoisella väriliu’ulla.

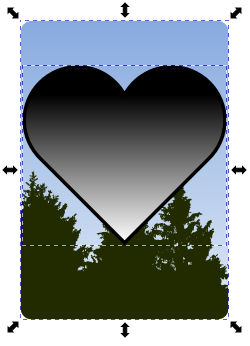

Asetellaan objektit halutulla tavalla päällekkäin, maski päällimmäisenä. Valitaan molemmat objektit.

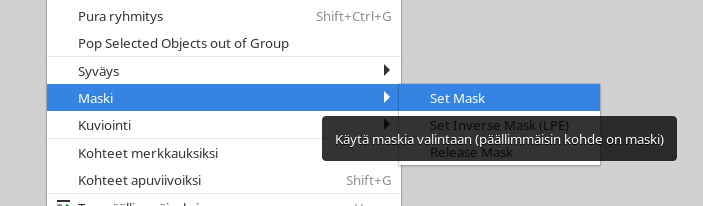

Maskin asettaminen tapahtuu aivan samoin kuin syväyksenkin, eli “Kohde”-valikon kohdasta “Maski” ja “Set Mask”.

Lopputuloksena maski sekä rajaa kuvan että asettaa sille läpinäkyvyyden niin, että kaikki, mikä oli maskissa täysin mustaa, on täysin läpinäkyvää ja kaikki, mikä oli maskissa täysin valkoista, on täysin peittävää.

Mustan ja valkoisen välillä olevat sävyt määräävät vastaavasti läpinäkyvyyden näiden kahden ääripään väliltä.

Inkscapessa maski voi olla myös värillinen. Peittävyys ja läpinäkyvyys määräytyy värin tummuuden mukaan.

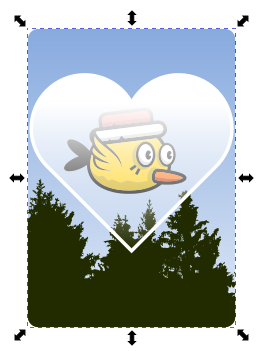

Samoin kuin syväyksen kanssa, myös maskin voi laittaa käänteisenä. Silloin maskin ulkopuoli pysyy kokonaan näkyvissä. Itse maskin alueeseen tämä ei vaikuta vaan musta tarkoittaa edelleen läpinäkyvää ja valkoinen peittävää.

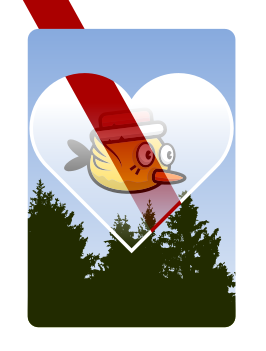

Havainnollistetaan läpinäkyvyyttä vielä laittamalla kuvan taustalle punainen taustapalkki, joka näkyy kuvasta läpi.

Vastaavasti kuin syväyksellä, maskin poistaminen tapahtuu valitsemalla “Kohde”-valikosta “Maski” ja “Release Mask”.

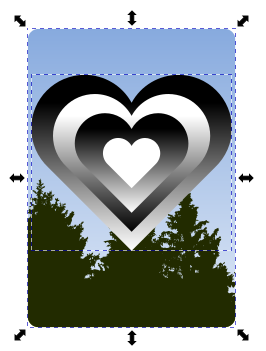

Näytetään vielä sama hieman monimutkaisemmalla maskilla.
