Tasaaminen

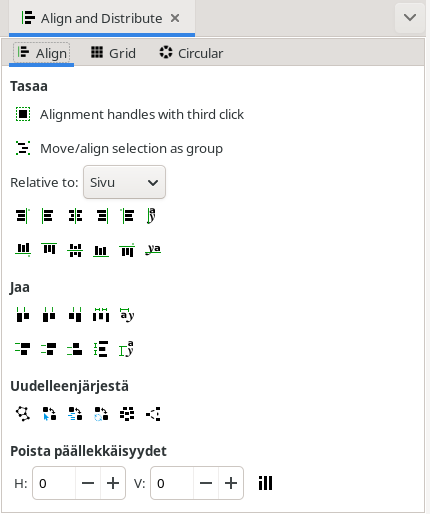

Kuvia piirtäessä tulee usein eteen tilanteita, joissa kohteita pitää tasata toisiinsa tai koko kuvan suhteen jonkin reunan tai keskityksen mukaan. Tähän tarkoitukseen Inkscapessa on Align and Distribute, eli Tasaa ja jaa -dialogi. Dialogin voi avata komentopalkissa olevasta napista tai Shift-Ctrl-A -pikanäppäimellä.

Kohteiden tasaus

Kohteiden tasaus (align) tarkoittaa sitä, että valitut objektit asetetaan keskenään esimerkiksi vasemmasta reunastaan tasan. Ensimmäinen tärkeä asia tasauksessa on sen valinta, minkä suhteen valittuja objekteja tasataan. Dialogin pudotusvalikosta Relative to voi valita tasauksen vertailukohdaksi ensimmäiseksi tai viimeiksi valitun kohteen, suurimman tai pienimmän kohteen, koko sivun, koko piirustuksen, eli kaikki piirtoalueella olevat objektit yhteensä, taikka valittujen kohteiden muodostaman alueen.

Kun tasauksen vertailukohta ja tasattavat objektit on valittu, voidaan itse tasaus tehdä painamalla halutun tasaustyypin nappia dialogista.

Tasausten tyypit on jaettu ylärivin vaakasuunnassa ja alarivin pystysuunnassa tapahtuviin tasauksiin.

Ylärivissä tasaukset ovat:

• Tasaa kohteiden oikea reuna vertailukohdan vasemman reunan kanssa.
• Tasaa kohteiden vasen reuna vertailukohdan vasemman reunan kanssa.
• Tasaa kohteiden keskikohdat vertailukohdan keskikohdan kanssa.
• Tasaa kohteiden oikea reuna vertailukohdan oikean reunan kanssa.
• Tasaa kohteiden vasen reuna vertailukohdan oikean reunan kanssa.
• Tasaa tekstit vasemmasta reunasta.

Alarivissä ovat vastaavat toiminnot, mutta pystysuunnan suhteen. Vaakasuuntaiset tasaukset eivät muuta kohteiden sijaintia pystysuunnassa ja pystysuuntaiset eivät koske kohteiden vaakasuuntaiseen sijaintiin.

Nappien kuvakkeet ovat erittäin havainnolliset.

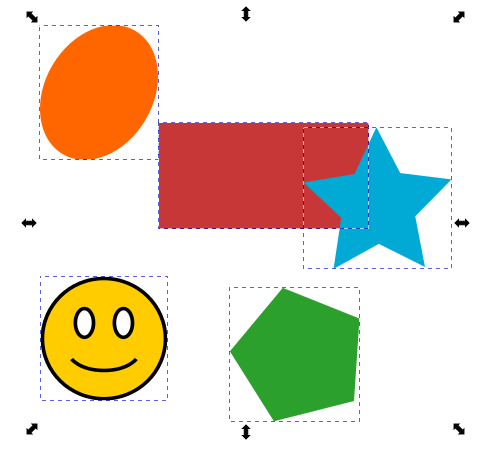

Tasataan esimerkkeinä kuvan kohteita. Valitaan vihreä viisikulmio viimeisenä ja tasataan muut sen suhteen.

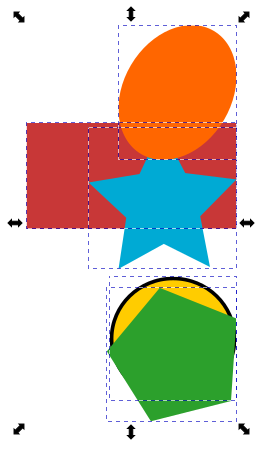

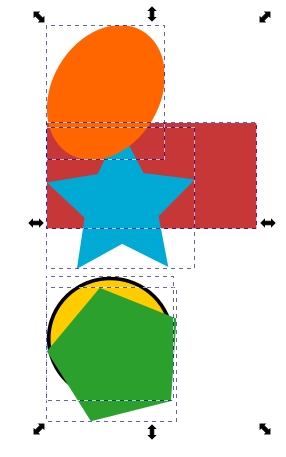

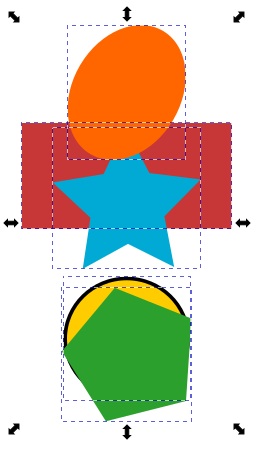

Tasataan kohteen ensin vasemman reunan, keskikohdan ja oikean reunan suhteen.

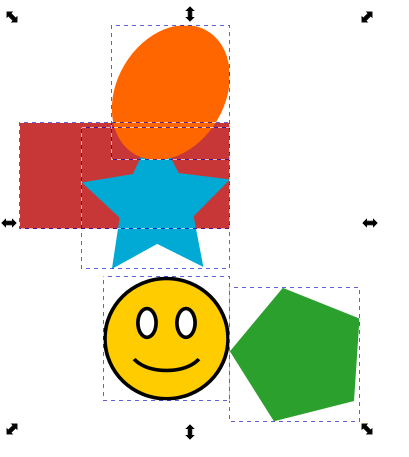

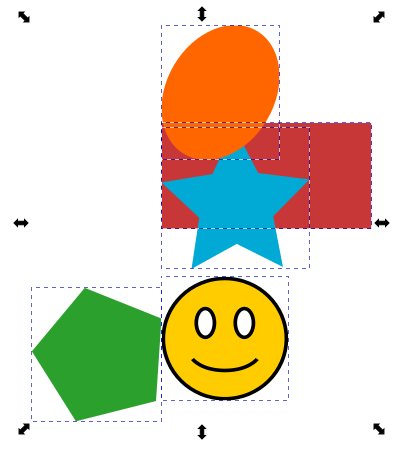

Sen jälkeen tasataan kohteet oikeasta reunasta viisikulmion vasemman reunan tasalle. Ja vasemmasta reunasta viisikulmion oikean reunan tasalle.

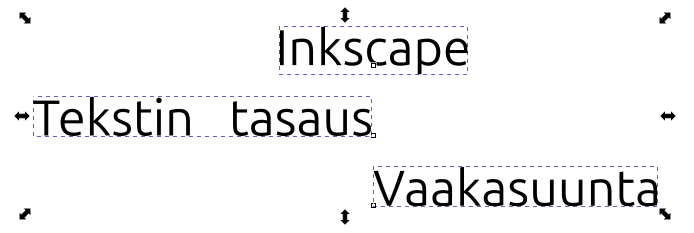

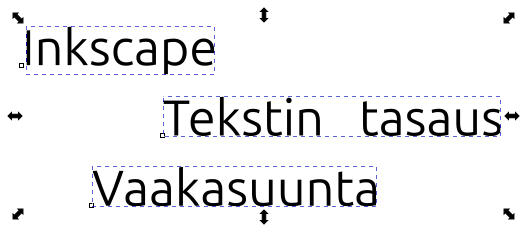

Jos tekstikohteet tasataan tekstintasaustoiminnolla, niin tekstiobjektien ankkuripisteet tasataan sivusuunnassa kohdakkain. Seuraavissa kuvissa ensimmäisessä tekstit ovat kokonaan tasaamatta.

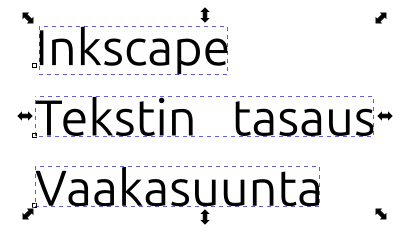

Toisessa kuvassa kaikkien tekstien tasauksena on vasen tasaus, eli niiden ankkuripiste on tekstin vasemmassa alakulmassa, ja ne on tasattu tekstitasauksella samaan linjaan.

Kolmannessa kuvassa ensimmäinen teksti on keskitetty, toinen tasattu oikealle ja kolmas vasemmalle. Niiden ankkuripisteet, eli kussakin tekstissä oleva pieni neliö, ovat pystysuunnassa samassa linjassa.

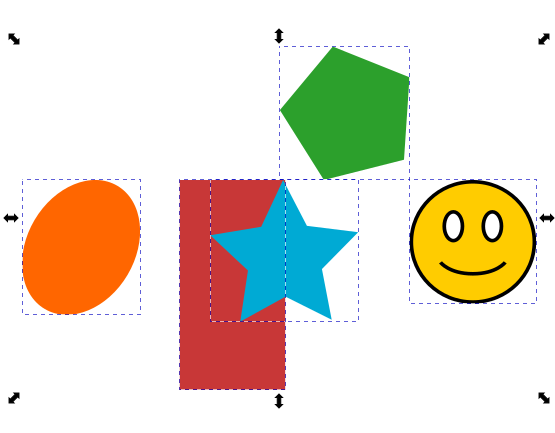

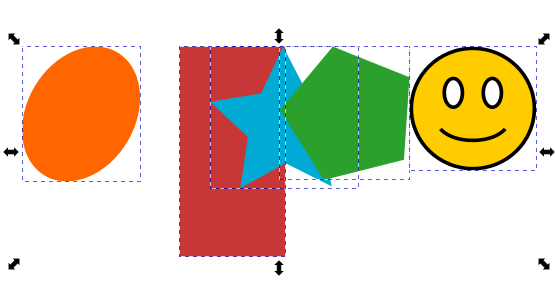

Tasauksen pystysuunnassa toimivat samalla tavalla. Kohteiden alareuna vertailukohteen yläreunan tasalle ja yläreuna vertailukohteen alareunan tasalle.

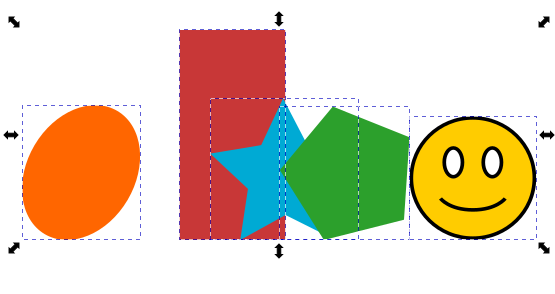

Sekä kaikkien kohtedien yläreuna, keskikohta tai alareuna vertailukohteen vastaavan kohdan kanssa tasaan.

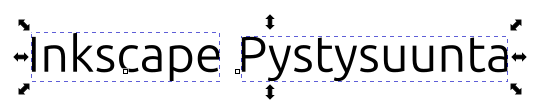

Tekstin pystysuunaisessa tasauksessa oleellista on, että tekstit tasataan tekstin perusviivan mukaan, ei yksittäisten kirjasinmerkkien mukaan. Tässä esimerkissä kirjainten “p” ja “y” alaosat menevät tekstin perusviivan alle, mutta koska tasaus on tehty tekstitasauksena, sitä ei ole tehty tekstiobjektien alareunan vaan perusviivan mukaan. Eli toisin sanoen tekstit ovat linjassa eivätkä pompi.

Tasajako

Kohteiden jakamisella (distribute) tarkoitetaan sitä, että ne asetellaan halutussa suunnassa tasavälein.

Myös jakamisen toiminnot on dialogissa aseteltu kahteen riviin. Ylemmässä rivissä vaakasuuntainen ja alemmassa pystysuuntainen jakaminen.

Vaakasuunnassa toiminnot ovat:

• Kohteiden vasemmat reunat tasavälein
• Kohteiden keskipisteet vaakasuunnassa tasavälein
• Kohteiden oikeat reunat tasavälein
• Kohteiden välissä yhtä paljon tilaa
• Tekstien ankkurit tasavälein

Pystysuuntaiset toiminnot ovat vastaavat.

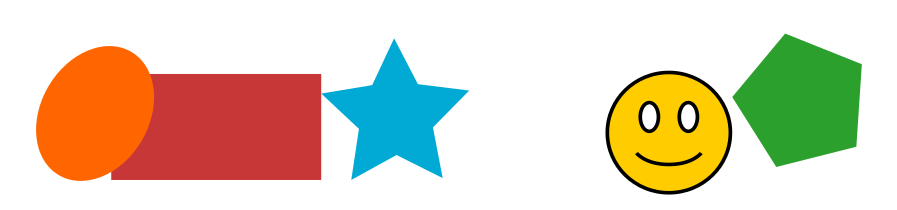

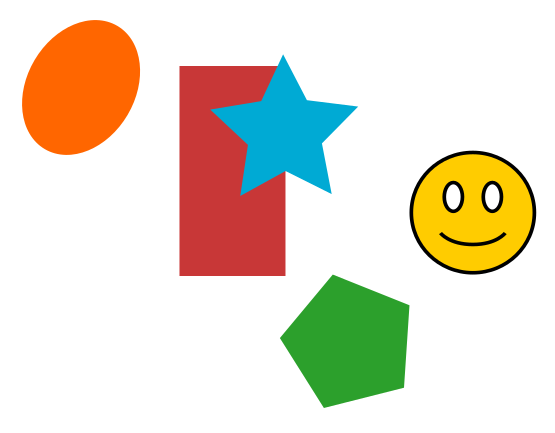

Tarkastellaan esimerkkeinä seuraavien kohteiden jakoa.

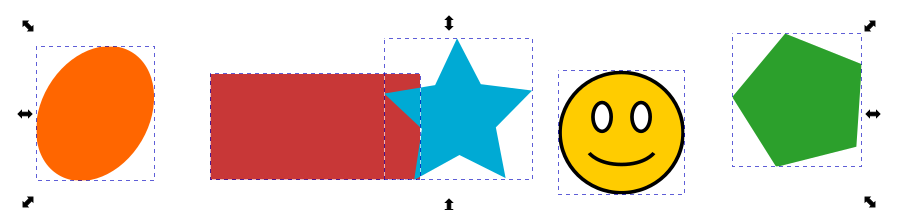

Vasemmat reunat tasavälein.

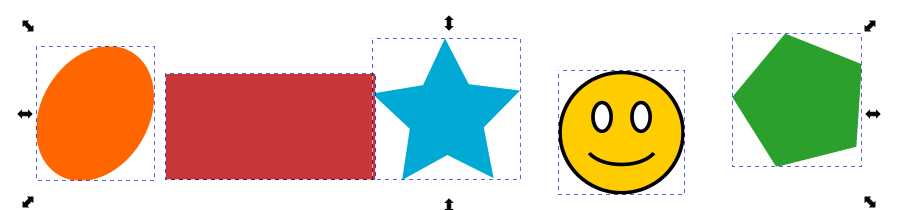

Keskikohdat tasavälein.

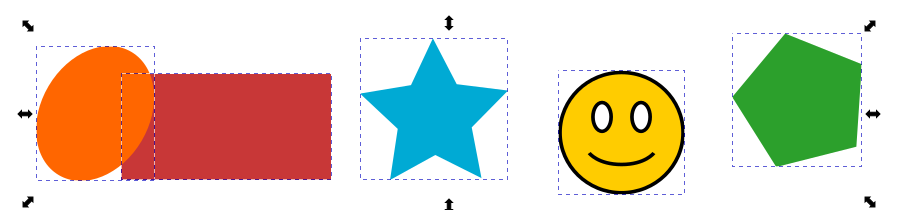

Oikeat reunat tasavälein.

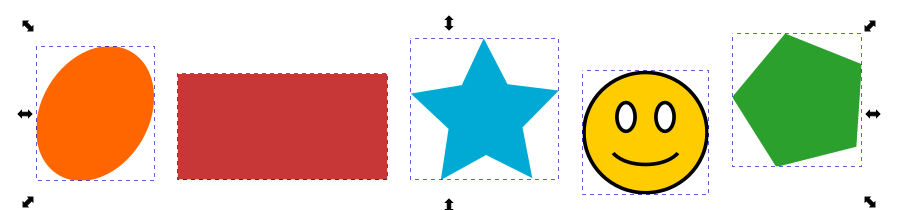

Kohteiden välillä yhtä paljon tilaa.

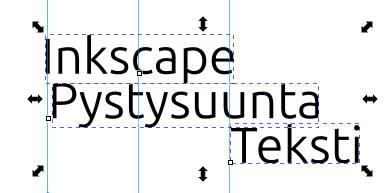

Tekstien jaossa tekstien ankkuripisteet asetetaan tasavälein.

Solmujen tasaus

Edellä olevat tasaukset tehtiin valintatyökalun ollessa käytössä ja tasaukset olivat erillisten objektien välisiä. Jos käytössä on solmutyökalu, voidaan tasaustoiminnoilla tasata myös solmuja samaan linjaan. Joko vaakasuoraan tai pystysuoraan.

Ensimmäiseksi pitää taas valita, minkä solmun mukaan tasaus tehdään.

Ensimmäiseksi vai viimeiseksi valitun, valittujen keskiarvon, pienimmän arvon vai suurimman arvon mukaan.

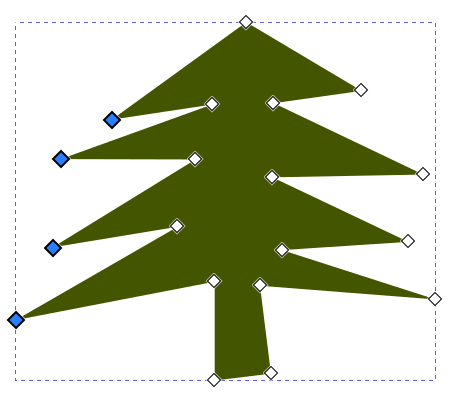

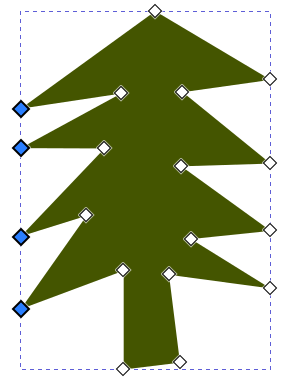

Valitaan kuvasta muutama solmu ja tasataan ne sivusuunnassa samalle pystysuoralle linjalle viimeisenä valitun ylimmän solmun mukaan.

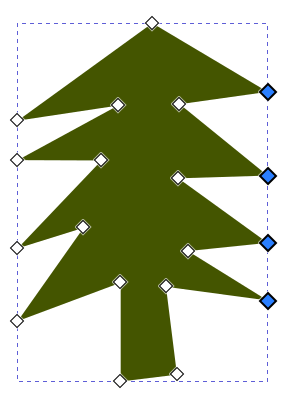

Tasaus vaakasuoralle linjalle tapahtuu vastaavasti.

Myös solmuja voi jakaa tasavälein. Joko vaaka- tai pystysuunnassa.

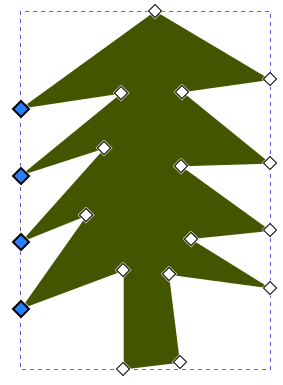

Tasataan vasemmat kärkisolmut tasavälein.

Muita tasauksia

Esiteltyjen lisäksi tasausdialogista löytyy myös muita tasausvälineitä, joilla voi uudelleenjärjestellä valittuja kohteita esimerkiksi valintajärjestyksen mukaan, pinojärjestyksen mukaan tai satunnaisesti.

Kohteista voi poistaa päällekkäisyydet jättämällä niiden väliin haluttu määrä vaaka- ja pystysuuntaista tilaa.

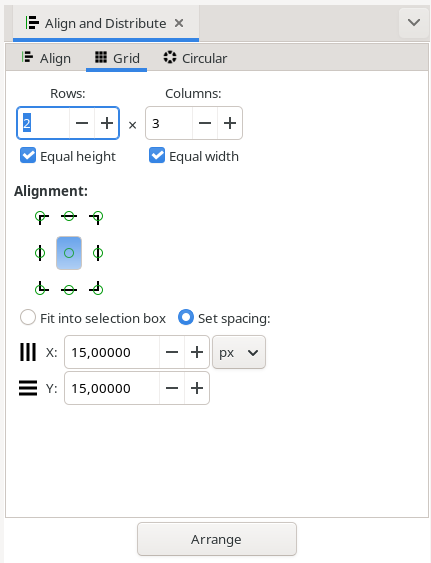

Kohteita voi järjestellä ruudukkoon.

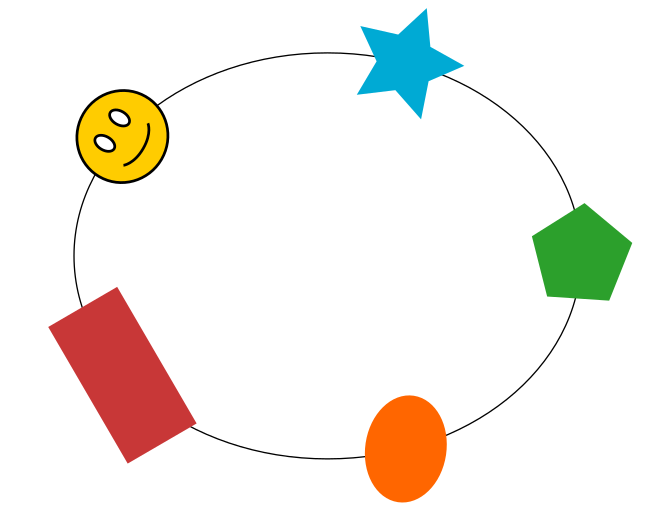

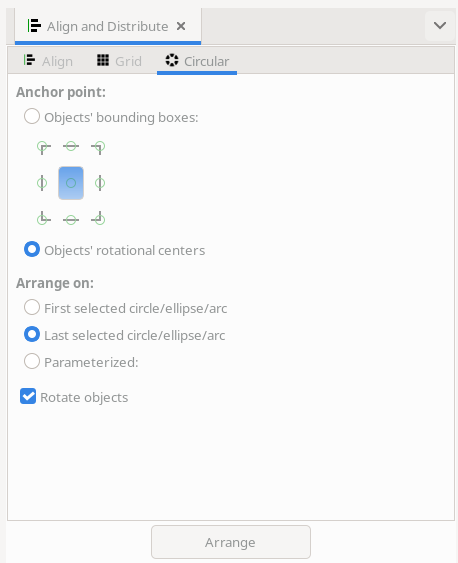

Ja niitä voi asetellä ympyrän muotoon.

Esimerkiksi:
