Tasot

Tasot ovat toinen menetelmä objektien ryhmittelemiseen piirtämisen tai kuvan näyttämisen kannalta loogisiksi kokonaisuuksiksi. Tasoja käytetään useimmissa kuvankäsittelyohjelmissa riippumatta siitä, piirretäänkö niillä vektorikuvia vai rasterikuvia.

Tasoilla objektit voidaan ryhmitellä kuin päällekkäin aseteltuina kalvoina. Esimerkiksi metsämaisemaa esittävässä kuvassta voidaan taimmaiselle tasolle sijoitella taivas, seuraavalle tasolle puut ja etummaiselle tasolle eläimiä ja kasveja, kuten tässä FreeSVG.org-sivuston kuvista koostetussa kuvassa.

Tasot ovat käytännöllisiä erityisesti muokkausvaiheessa, jolloin tasoja voidaan lukita niin, että vain haluttu taso on muokattavissa. Silloin vain muokattavalla tasolla olevat kohteet ovat valittavissa eikä tule vahingossa siirreltyä vääriä kohteita. Tasoja voidaan myös piilottaa näkyvistä, jolloin on helpompi keskittyä juuri sillä hetkellä muokattaviin asioihin. Tasojen piilottaminen voi myös helpottaa piirtämistä, jos kuvassa on niin paljon yksityiskohtia, että sen käsittely käy tietokoneelle raskaaksi.

Tasot ovat käteviä myös esimerkiksi julisteiden suunnittelussa, jolloin julisteen taustat, kuvat, otsikot ja tekstit voidaan jaotella omille tasoilleen.

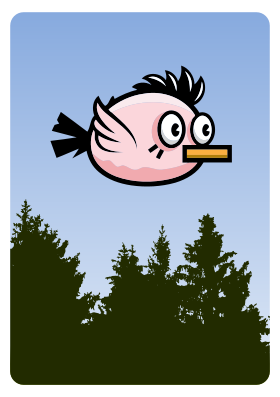

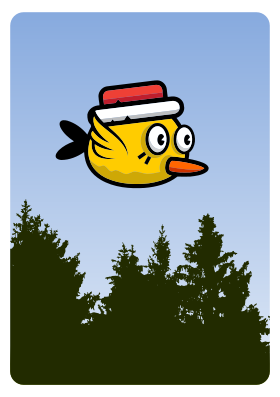

Tasoista on hyötyä myös, kun samaan piirrokseen piirretään useita erilaisia näkymiä, jotka sitten viedään erillisiksi rasterikuviksi. Esimerkiksi alimmaisella tasolla voi olla kuville yhteinen tausta ja muilla tasoilla vaihtoehtoiset samalla taustalla esitettävät asiat.

Eri tasoilla voidaan pitää myös samasta projektista vaihtoehtoiset toteutukset.

Tasot ja objektit -dialogi

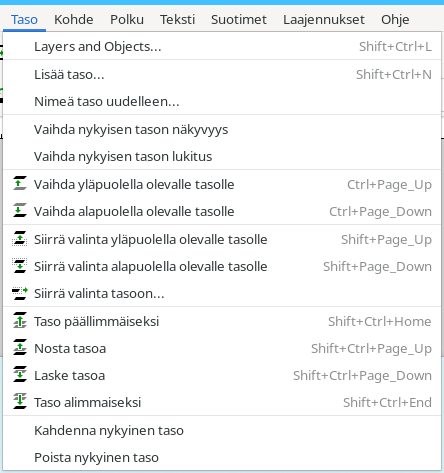

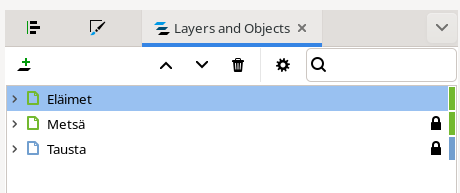

Tasoja voidaan hallita Tasot ja Objektit -dialogilla (Layers and Objects). Dialogin saa esiin komentopalkin napilla, “Tasot”-valikosta taikka Shift-Ctrl-L-pikanäppäimellä.

Dialogi aukeaa muiden dialogien tapaan oikeaan reunaan telakoituna ja sen voi halutessaan raahata irralliseksi ikkunaksi.

Dialogissa tasot ovat listassa päällekkäin siinä järjestyksessä kuin ne ovat piirroksessa. Päällimmäinen ylimpänä. Aktiivisena oleva taso on korostettuna.

Aktiivisena olevan tason tiedot näkyvät myös alapalkissa. Tason nimi, onko se näkyvissä sekä onko se lukittuna. Tästä saa myös nopeasti vaihdettua nykyisen tason näkyvyyttä ja lukitusta.

Uusien tasojen lisääminen tapahtuu vasemman yläkulman plus-ikonilla, joka oletuksena lisää uuden tason valittuna olevan tason yläpuolelle ja käyttää tason oletusnimenä aiemman tason nimeä ja yhdellä kasvatettua lukua. Tasot kannattaa nimetä järkevästi, jotta niiden käyttö on helppoa.

Valitun tason voi poistaa roskakori-kuvakkeella. Ylös ja alas päin olevat nuolet puolestaan siirtävät valittuna olevaa tasoa pinossa ylemmäs ja alemmas. Tasojen järjestyksen vaihtamiseen voi Tasot ja Objektit -dialogissa käyttää myös pikanäppäimiä Shift-Ctrl-nuoliylös ja Shift-Ctrl-nuolialas, joilla valittu taso siirtyy askeleen ylös ja alas vastaavasti.

Hieman epäloogisesti ohjelman kohdistuksen ollessa dialogin sijaan piirtoalueen valitussa kohteessa saman tekevät pikanäppäimet Shift-Ctrl-PageUp ja Shift-Ctrl-PageDown.

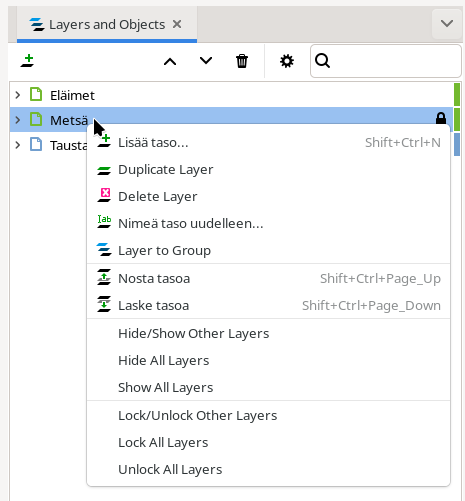

Klikkaamalla tason nimeä hiiren oikealla napilla saa esiin kontekstivalikon, josta voi valita useampia toimintoja, kuten tason monistamisen ja tason muuttamisen ryhmäksi.

Tästä valikosta valittuna tason lisääminen kysyy erikseen, lisätäänkö uusi taso nykyisen ylä- vai alapuolelle taikka sen alitasoksi.

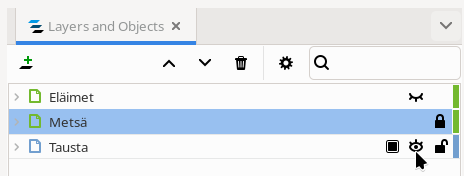

Kun hiiren vie tason nimen päälle, kunkin tason oikeassa reunassa on kolme kuvaketta, joilla voi määrätä tason peittävyydestä, näkyvyydestä ja lukituksesta.

Oikeanpuoleisin kuvake on lukko, joka on auki tai kiinni. Kiinni oleva kuvake tarkoittaa, että taso on lukittu muokkaamiselta.

Oikealta toisena on kuvake, joka on avoin tai suljettu silmä. Kun silmä on suljettuna, tämä tarkoittaa, että kyseinen taso on poissa näkyvistä.

Kolmatta kuvaketta klikkaamalla tulee esiin valikko, jolla voi valita kyseisen tason peittävyyden 0 ja 100 prosentin väliltä, sekä niin sanotun sekoitustila, eli Blend mode.

Sekoitustilalla tarkoitetaan tapaa, jolla valittu taso yhdistetään sen alla oleviin tasoihin. Oletuksena oleva Normal tarkoittaa, että taso esitetään alempien päällä normaaliin tapaan kuin läpinäkyvä kalvo, johon on piirretty peittävä kuva.

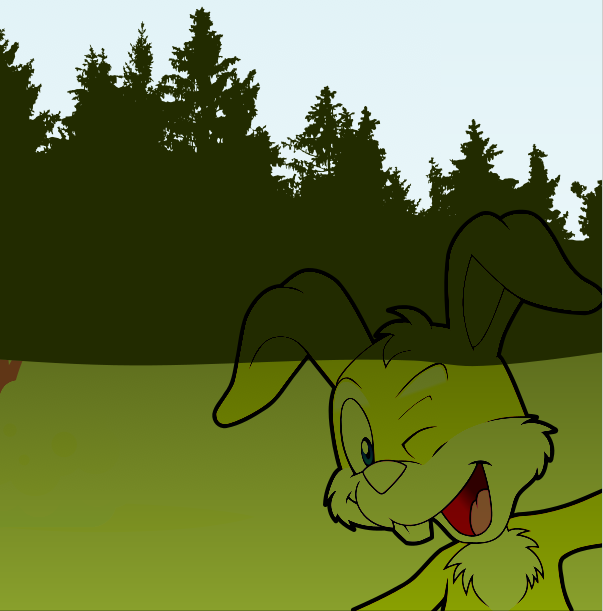

Esimerkiksi Darken tarkoittaa, että tason objektit tekevät alla olevaan kuvaan vain tummentavia vaikutuksia. Lighten puolestaan tekee vain vaalentavia vaikutuksia. Näihin toiminnallisuuksiin kannattaa tutustua kokeilemalla.

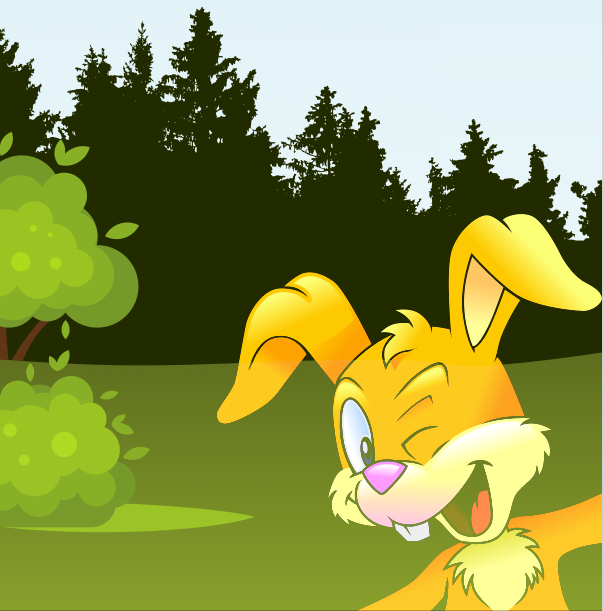

Alla esimerkkeinä sekoitustilat darken, lighten, difference ja luminosity.

Objektit

Nimensä mukaisesti Tasot ja objektit -dialogi esittää tasojen lisäksi myös piirroksessa olevat objektit.

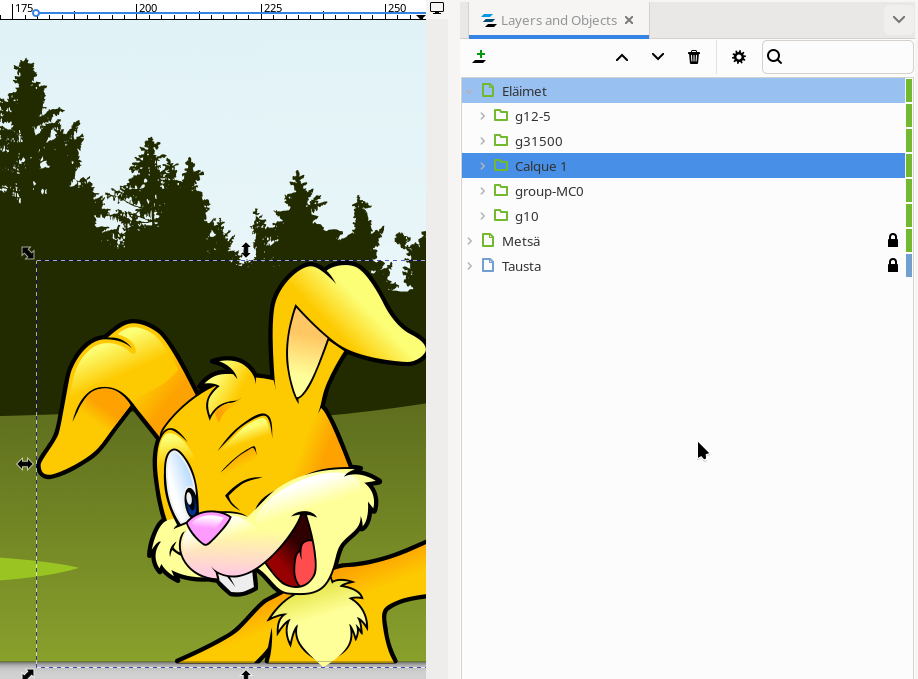

Kun tason kohdalta klikkaa sen nimen edessä olevaa kolmiota, avautuu puurakenteena esiin kaikki tason sisällä olevista objekteista ja niistä muodostetuista ryhmistä muodostuva sisäkkäinen hierarkia.

Piirroksesta kulloinkin valittu kohde näkyy korostettuna puurakenteessa. Yksittäisillä ryhmillä ja objekteilla on oletuksena niiden tyyppiin viittaava nimi eli id. Näitä voi halutessaan vaihtaa samoin kuin tasojen nimiä kaksoisklikkaamalla niiden kohdalla.

Tasot ja Objektit -dialogin asetuksista, rataskuvakkeesta esiin tulevasta valikosta, voi valita, näytetäänkö dialogin listassa tasot ja niiden objektit vai pelkästään tasot. Valinta “Expand to display selection” tarkoittaa, että puurakenne avataan aina niin, että piirroksesta valittu kohde on näkyvissä. Esimerkiksi kohteen ollessa syvällä sisäkkäisessä ryhmityksessä.

Valittuja kohteita voi siirtää tasojen välillä joko Tasot-valikon toiminnoilla “Siirrä valinta yläpuolella olevalle tasolle” ja “Siirrä valnta alapuolella olevalle tasolle” taikka pikanäppäimillä Shift-PageUp ja Shift-PageDown. Kohteita siirrettäessä tasolta toiselle on huomattavaa, että siirtäminen onnistuu tällä tavalla myös lukitulle tasolle.

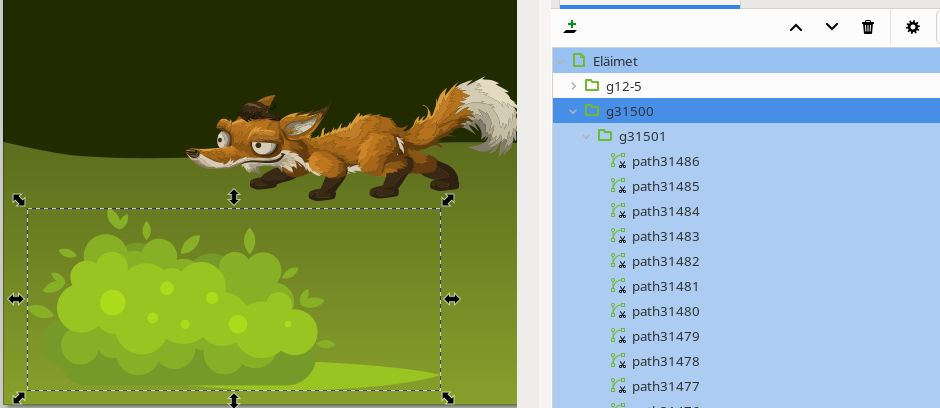

Piirtoalueelta valitun yksittäisen kohteen tai ryhmän valinta näkyy tasodialogissa korostettuna valintana. Korostuksia on eri tummuuksia. Tässä kuvassa aktiivisena oleva taso näkyy vaaleamman sinisellä korostuksella, itse valittu objekti (ryhmä) tumman sinisenä ja kaikki valitun ryhmän sisällä olevat osaobjektit vaalemmalla sinisellä.

Ryhmän sisällä olevan yksittäisen objektin voi valita joko tasodialogista tai piirroksesta suoraan klikkaamalla valintatyökalulla samalla, kun pitää Ctrl-näppäintä pohjassa.

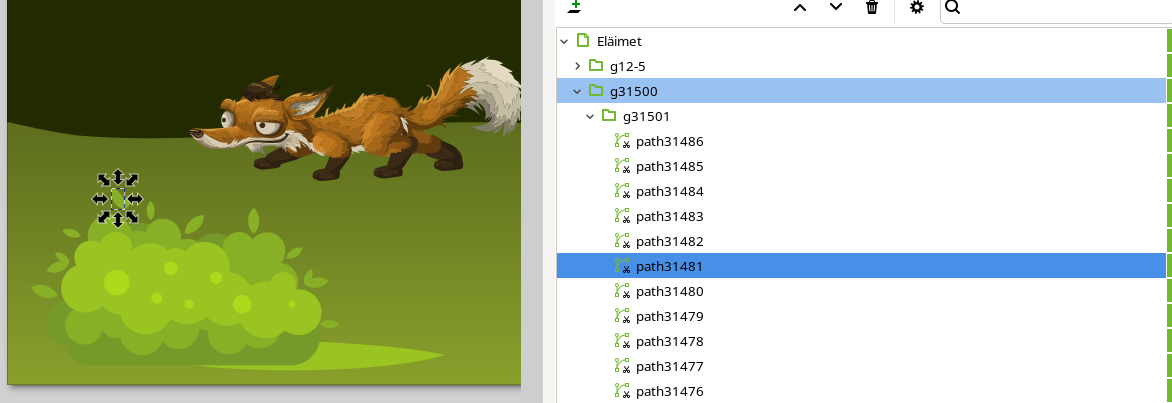

Jos piirtoalueella kaksoisklikataan valintatyökalulla jotain ryhmää, siirrytään ryhmän sisään. Saman voi tehdä tasodialogissa klikkaamalla ryhmää hiiren kakkosnapilla ja valitsemalla ryhmän sisään siirtymisen (“Enter Group”).

Kun ollaan ryhmän sisällä, tämä tasodialogissa niin, että aktiiviseksi on vaaleammalla korostusvärillä merkitty tason sijaan ryhmä.

Kuten ryhmiä esiteltäessä jo todettiinkin, ryhmän sisällä oleminen näkyy myös ohjelman alapalkissa.
