Reunaviivat ja täyttö

Vektorikuvissa kuvien alkeiskuviot koostuvat kuvion reunaviivasta (stroke) ja sen täytöstä (fill) eli “sisäpuolesta”. Molemmille voi toisistaan riippumatta määritellä erilaisia ominaisuuksia, kuten värin.

Reunaviiva

Reunaviiva voi olla avoin tai suljettu. Jos se on avoin, se alkaa jostain pisteestä, ja päättyy johonkin pisteeseen. Jos reunaviiva puolestaan on suljettu, se alkaa samasta pisteestä, johon se myös päättyy. Yksi kuvio voi myös koostua useammasta kuin yhdestä avoimesta tai suljetusta käyrästä.

Ympyrä ja nelikulmio ovat esimerkkejä kuvioista, joiden reunaviivat ovat suljettuja. Ellipsin tai ympyrän (vajaa) kaari sekä spiraali ovat puolestaan esimerkkejä avoimista kuvioista.

Reunaviivalle voidaan määrätä ominaisuuksia, kuten väri, paksuus, viivan tyyppi (esimerkiksi yhtenäinen viiva, katkoviiva tai pisteviiva), kulmien pyöristystapoja, viivan päätteitä sekä aloitus-, lopetus- ja välikuvioita (esimerkiksi nuolenpäitä).

Täyttö

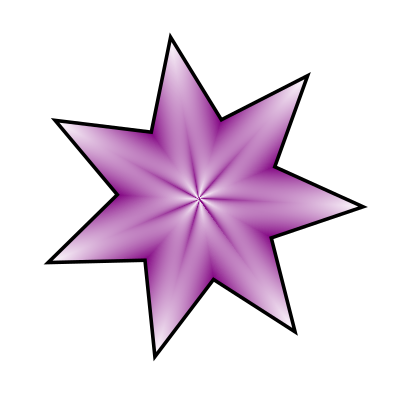

Täyttö tarkoittaa kuvion reunaviivan sisäpuolelle jäävää pintaa. Jos reunaviiva on avoin, menee täytön rajana reunaviivan alkupisteestä sen loppupisteeseen kulkeva kuvitteellinen suora jana. Tälle sisäosalle voidaan määrätä haluttu täyttöväri, liukuvärjäys (lineaarinen, säteittäinen, mesh) tai muunlainen täyttö, esimerkiksi kuviointi.

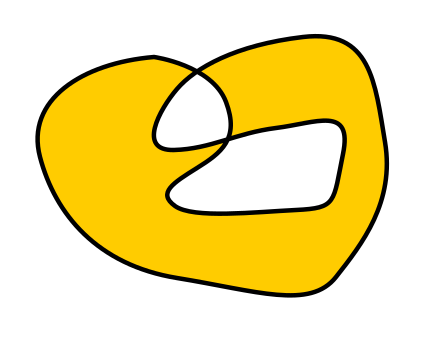

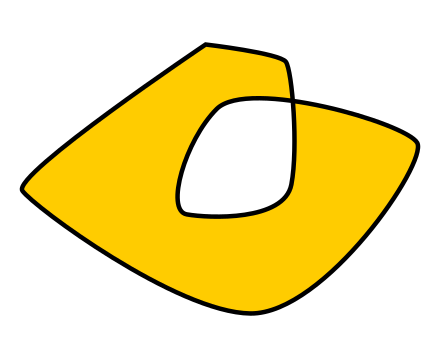

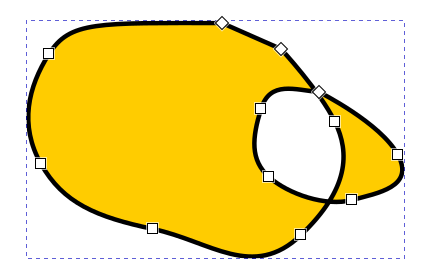

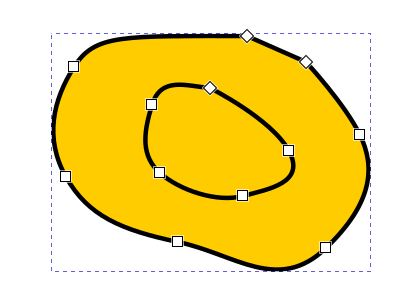

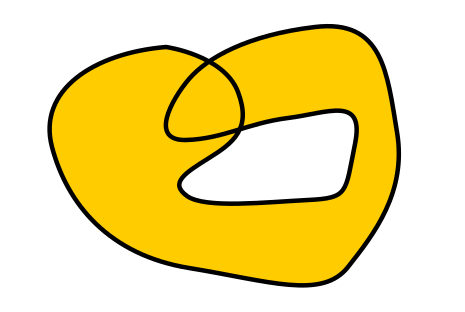

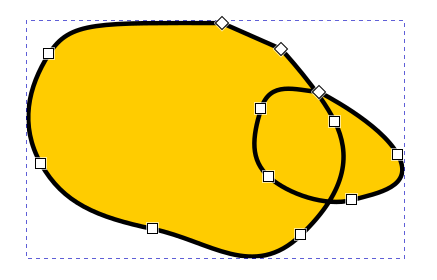

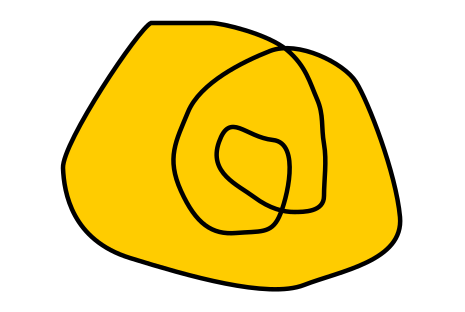

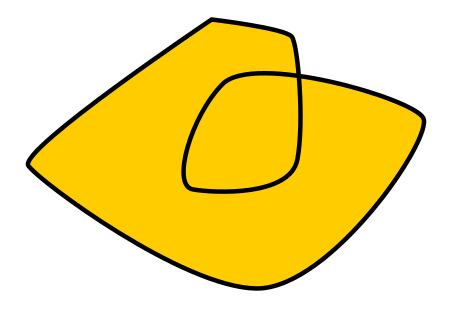

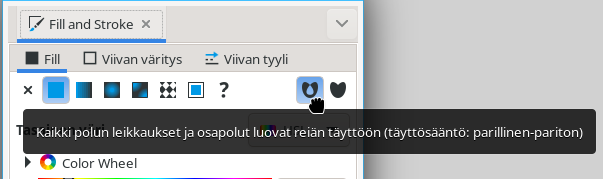

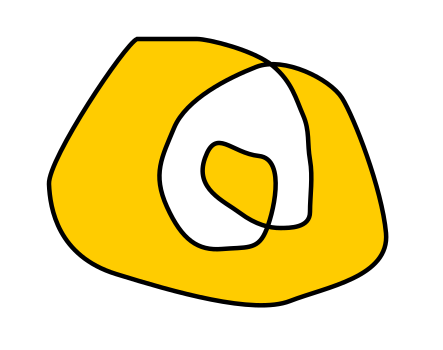

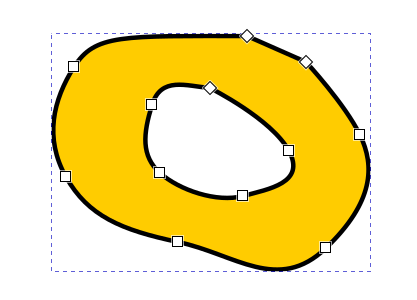

Se, mikä puoli on reunaviivan sisäpuoli on selkeää yleensä silloin, jos reunaviiva ei leikkaa itseään. Palataan myöhemmin polkua käsiteltäessä siihen, miten sisäpuoli ja sen täyttö määritellään, kun reunaviiva tekee itseään leikkaavan silmukan.

Väri

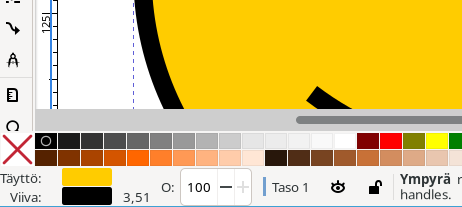

Kuvion täyttö- ja reunavärien nykyiset arvot näkyvät ikkunan vasemmassa alakulmassa. Jos kuviolla on reunaväri, näkyy sen oikealla puolella myös reunan paksuus lukuarvona.

Valitun kuvion täyttöväri valitaan klikkaamalla ikkunan alareunan väripaletista haluttua väriä. Jos useampi kuvio on yhtä aikaa valittuna, niiden kaikkien täyttöväri vaihtuu samalla kertaa.

Valittuna olevalle kuviolle reunaviivan väri valitaan väripaletista klikkaamalla haluttua väriä näppäimistön shift-näppäin pohjassa. Tämä toimii muuten aivan samoin kuin täyttövärinkin valinta.

Jos kuviolle ei haluta täyttö- tai reunaväriä, voidaan se poistaa valitsemalla väriksi paletin vasemmassa reunassa punaisella ruksisymbolilla merkitty “Ei mitään”.

Viivan paksuus

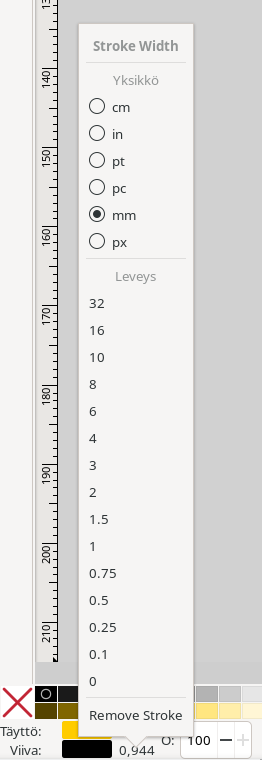

Reunaviivan paksuudelle löytyy pikavalinta ikkunan vasemmasta alakulmasta. Klikkaamalla viivan paksuuden lukuarvoa esittävää numeroa hiiren oikealla napilla esiin ponnahtaa valikko, jossa ovat valittavissa yleisimmin käytetyt viivanpaksuuden lukuarvot sekä mittayksiköt.

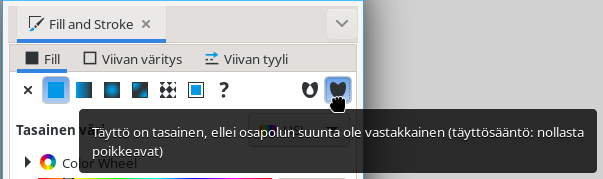

Täyttö ja reunaviiva -dialogi

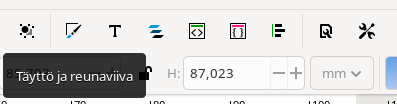

Laajemman näkymän täytön ja reunan värien sekä muiden ominaisuuksien muokkaamiseen saa ottamalla esiin “Täyttö ja reunaviiva” -dialogin. Tämä tapahtuu joko yläreunan komentopalkista taikka kaksoisklikkaamalla nykyisen värin ilmaisinta ikkunan vasemmassa alakulmassa. Pikanäppäin tälle näkymälle on shift+ctrl+F.

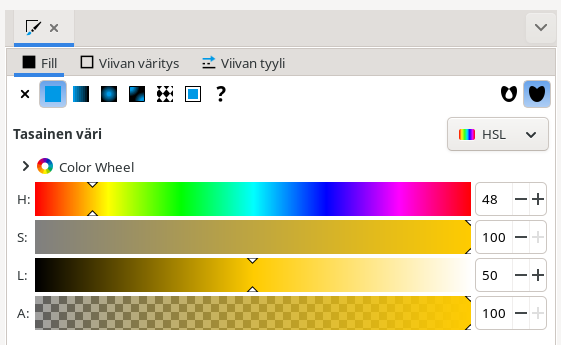

Täyttö ja reuna -dialogissa on kolme välilehteä, joista ensimmäinen käsittelee täyttövärin valintaa, toinen reunavärin valintaa ja kolmas reunan tyyliä.

Värit

Värivalinnat ovat samanlaisia sekä täytölle että reunalle. Valintoina ovat: “ei väriä”, “tasainen väri”, “suora liukuväri”, “säteittäinen liukuväri”, “mesh liukuväri”, “kuviointi”, “swatch” sekä “asettamaton”.

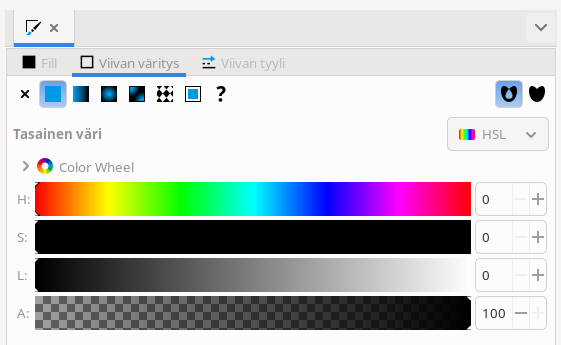

Näistä “ei väriä” sekä “tasainen väri” ovat suoraviivaisimmat. Muihin palataan myöhemmin. Tasaisen värin voi valita erilaisilla värienvalintatyökaluilla, joista HSL-muoto on ehkä selkein. Lyhenne tulee sanoista:

• Hue, eli sävy (punaisesta kaikkien sateenkaaren värien kautta takaisin punaiseen, 0–360)
• Saturation, eli kylläisyys (harmaasta täysin kirkkaaseen värisävyyn, 0–100)
• Luminance, eli kirkkaus (mustasta valitun värin kautta valkoiseen, 0–100)

Tässä muodossa väri valitaan siis valitsemalla kolme lukuarvoa. Ensimmäisenä värin sävy spektristä, joka käy sateenkaaren tavoin värit punaisesta oranssin, keltaisen, vihreän, sinisen ja violetin kautta takaisin punaiseen. Arvo vastaa väriympyrän kulmaa alkaen 0:sta 360:een asteeseen.

Toisena värin kylläisyys, eli arvo, joka kertoo, onko väri lähempänä harmaata vai “puhdasta” murtamatonta väriä. Tämän arvo kulkee 0:sta (harmaa) täyteen arvoon 100 (puhdas väri).

Kolmas arvo kertoo värin kirkkauden, joka käy äärimmäisenä vasemmalla olevasta täysin mustasta valitun värin, keskellä, kautta äärimmäisenä oikealla olevaan täysin valkoiseen. Tämänkin arvot ovat väliltä 0–100.

Neljäntenä värille valittavana arvona on vielä valittavissa Alpha, eli värin peittävyys. Tällä ominaisuudella arvo 0 tarkoittaa täysin läpinäkyvää ja arvo 100 täysin peittävää väriä.

Viivan tyyli

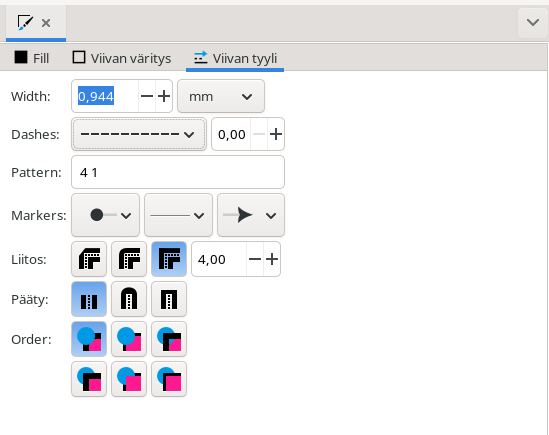

Viivan tyyli -välilehdellä on valittavissa useampi viivan ulkoasuun vaikuttava valinta, joista yksinkertaisin on viivan paksuus. Paksuus on valittavissa numeroarvon ja mittayksikön avulla.

“Kuvio” (Dashes) tarkoittaa sitä, onko reunaviiva tasainen vai jonkinlainen katko- tai pisteviiva. Valittavana on useampi erilainen vaihtoehto. Kuvion yhteydessä valittavissa oleva lukuarvo “Siirtymä” viittaa siihen, mistä kohdasta toistuvaa kuviota sen käyttö alkaa. “Pattern”-tekstikentän avulla voi luoda oman katkoviivakuvion. Kuvan esimerkin “4 1” tarkoittaa kuviota, jossa viivan paksuuteen suhteessa neljän yksikön pituista viivaa seuraa yhden yksikön pituinen katko ja tämä kuvio toistuu koko reunaviivan pituudelta.

“Markers”-valinnalla voi valita viivan alku-, keski- sekä loppupisteisiin erityiset merkkikuviot. Yleisimpiä käyttötarkoituksia ovat esimerkiksi viivan päihin tulevat nuolenpäät taikka leikkauskohtaa osoittavaan katkoviivaan matkan varrelle tulevat saksikuviot.

Muita viivan tyylivalintoja ovat kulmien liitostyyli (viisto, pyöreä, terävä), viivan päiden tyyli (litteä, pyöreä, neliö) sekä järjestys, jossa täyttö, viiva sekä merkinnät piirretään näkyviin.

Sumennus ja peittävyys

Samassa dialogissa on alareunassa lisäksi valittavissa arvot kuvion sumennukselle ja peittävyydelle.

Sumennus on oletuksena nolla, eli kuvio on terävä ilman sumennusta. Jos tätä arvoa kasvattaa, muuttuu koko kuvio arvon kasvaessa sumeaksi. Alla esimerkkinä sama tähti sumennuksen arvoilla 0, 16, 35 ja 50.

Peittävyys on puolestaan oletuksena 100 % ja tarkoittaa, että kuviosta ei näy läpi. Mitä pienemmäksi tämän arvon muuttaa, sitä enemmän kuvion läpi näkyy sen alla olevia muita kuvioita tai taustaa. Arvo 0 tarkoittaa, että kuvio on täysin läpinäkyvä, eli näkymätön.

Alla esimerkkinä kuvat, joissa keltaisen tähden peittävyys on saanut arvot 100, 80, 50, 20, 5 ja 0.

Kannattaa huomata, että kuviolle voi määrätä kolmea erilaista peittävyyttä: täyttövärin peittävyys, reunavärin peittävyys ja kuvion kokonaispeittävyys.
