Suorakulmiot ja ellipsit

Suorakulmiot ja ellipsit ovat alkeiskuvioista helpoimpia piirrettäviä.

Suorakulmiotyökalulla luodaan suorakulmioita ja niiden erikoistapauksina neliöitä. Näiden kulmat voivat olla myös pyöristettyjä.

Ellipsityökalulla luodaan puolestaan ellipsejä ja niiden erikoistapauksina ympyröitä. Näistä voidaan lisäksi rajata näkyviin sektoreita tai kaaria.

Molemmat työkalut löytyvät Inkscapessa vasemman reunan työkalupalkista.

Suorakulmio

Suorakulmio piirretään painamalla hiiren nappi pohjaan, raahaamalla ja päästämällä nappi ylös. Pohjaan painaminen luo suorakulmiolle yhden kulman ja ylös päästäminen sen vastakkaisen kulman. Suorakulmio muodostuu näiden väliin vaaka- ja pystysuorien, toisiaan vastaan kohtisuorien sivujen muodostamana kuviona. Jos suorakulmion haluaa johonkin muuhun asentoon, sen voi kääntää piirtämisen jälkeen valintatyökalulla.

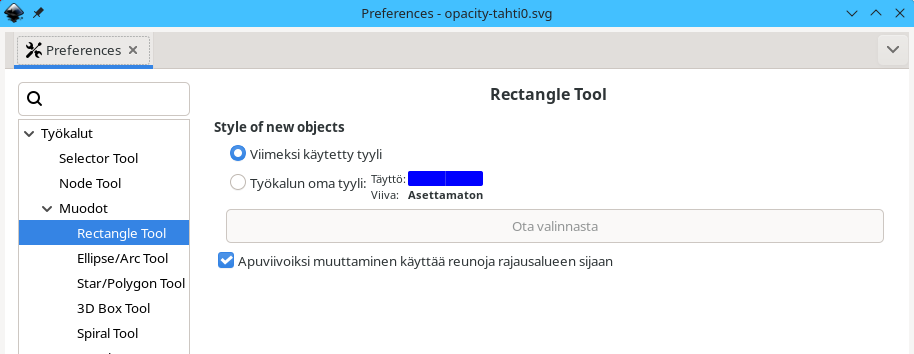

Suorakulmion reuna- ja täyttöväreiksi tulevat, käytössä olevista asetuksista riippuen, joko viimeeksi käytetyt värit taikka asetuksissa tälle työkalulle aina käytettäviksi valitut värit. Näitä asetuksia pääsee muokkaamaan kaksoisnapauttamalla työkalun kuvaketta työkalupalkissa.

Valitulle kuviolle värit saa vaihdettua väripaletista valitsemalla. Täyttövärin väriä klikkaamalla ja reunavärin klikkaamalla väriä shift-näppäin pohjassa.

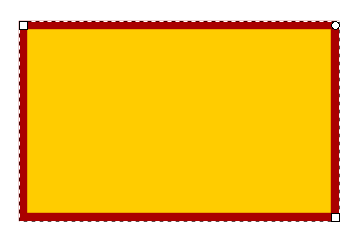

Piirtämisessä käytetyt vastakkaiset kulmat näkyvät valitussa suorakulmiossa pieninä neliön muotoisina “kahvoina”, joita voi siirtää suorakulmiotyökalulla myös piirtämisen jälkeen.

Kolmannessa kulmassa näkyvää pyöreää kahvaa käytetään kulmien pyöristämiseen. Siitä kerrotaan lisää kohta.

Jos suorakulmion piirtäminen tehdään Shift-näppäin (vaihto-näppäin) pohjassa, aloituspisteestä tuleekin suorakulmion keskipiste ja piirtäminen tapahtuu sen ympärille.

Neliö

Neliö on suorakulmion erikoistapaus, jossa kaikki sivut ovat saman pituiset. Neliö piirretään samalla työkalulla, mutta pitämällä ctrl-näppäin pohjassa. Tämä lukitsee suorakulmion pysty- ja vaakasuunnan mittasuhteet kokonaisluvuiksi taikka kultaisen leikkauksen suhteeksi. Tällä tavoin voidaan siis piirtää neliön lisäksi myös suorakulmioita, joiden mittasuhteet ovat esimerkiksi: 1:2, 1:3 ja 2:3 sekä kultaisen leikkauksen suhteesa 1:1,618.

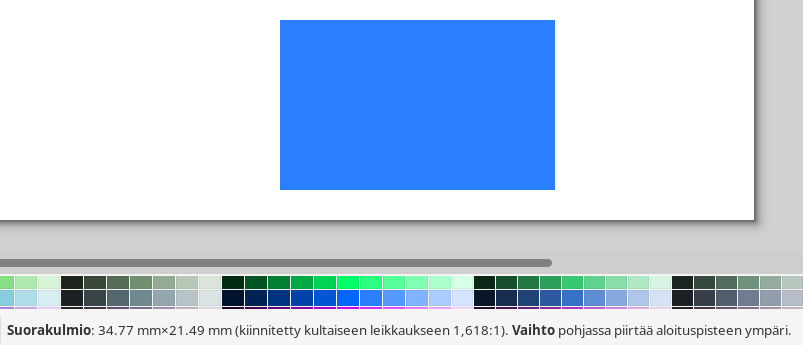

Inkscapen alapalkin info-teksti kertoo, mitä kulloinkin ollaan tekemässä. Tässä kuvassa näkyy, että suorakulmiota on piirretty Ctrl-näppäin pohjassa ja koko on kiinnitetty kultaisen leikkauksen suhteeseen.

Pyöreät kulmat

Suorakulmion koon ja muodon muuttamiseen käytettävien “kahvojen” lisäksi suorakulmion yhdessä kulmassa näkyy ympyrän muotoinen kahva. Tätä raahaamalla suorakulmion kulman voi pyöristää. Mitä kauemmas kuvion kulmasta ympyrän raahaa, sitä suurempi on kulman pyöristyssäde.

Kun kulma on pyöristetty, voi huomata, että kulmaan jää vielä toinenkin pyöreä kahva. Tätä raahaamalla kulman saa pyöristettyä erilaisella säteellä toisen sivun suuntaan.

Kulmien pyöristyksen voi “nollata” napauttamalla suorakulmiotyökalun asetuspalkissa olevasta “Tee kulmista teräviä” -napista.

Suorakulmiotyökalun asetuspalkki

Suorakulmiotyökalun asetuspalkissa ovat nähtävissä ja muokattavissa valitun suorakulmion leveys, korkeus, x- ja y-suuntaiset kulmanpyöristykset sekä näiden arvojen esittämiseen käytetty mittayksikkö. Lisäksi siellä on kulmanpyöristyksen nollaava nappi.

Ellipsi

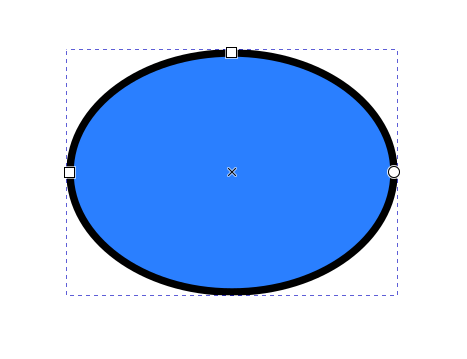

Ellipsin piirtäminen tapahtuu vastaavalla tavalla kuin suorakaiteen piirtäminen. Hiiren nappi painetaan pohjaan, raahataan ja nostetaan nappi ylös. Ellipsi muodostuu piirretyn suorakaiteen sisään. Suorakaiteen yläreunaan ja vasemmalle puolelle ilmestyvät neliön muotoiset kahvat, joista sen kokoa voidaan myöhemmin säätää ellipsityökalulla. Näistä kahvoista skaalaamalla ellipsin keskipiste pysyy paikoillaan ja se venyy symmetrisesti. Eli esimerkiksi, jos ellipsiä venyttää vasemmalla olevasta neliökahvasta, se venyy samaan aikaan sekä vasemmalle että oikealle.

Jos ellipsiä piirrettäessä pidetään Shift-näppäintä pohjassa, piirtämisen aloituspisteestä tuleekin ellipsin keskipiste. Siis aivan samoin kuin suorakulmion kanssa.

Ellipsin kehän ja sisäpuolen värit määräytyvät samoin kuin suorakaiteella.

Ympyrä

Samoin, kuin suorakaidetyökalulla, ellipsityökalulla voidaan vaaka- ja pystysuuntien mittasuhteet lukita kokonaisluvuiksi tai kultaiseksi leikkaukseksi pitämällä ctrl-näppäintä pohjassa piirtämisen aikana. Näin saadaan piirrettyä muun muassa ympyrä.

Sektori ja kaari

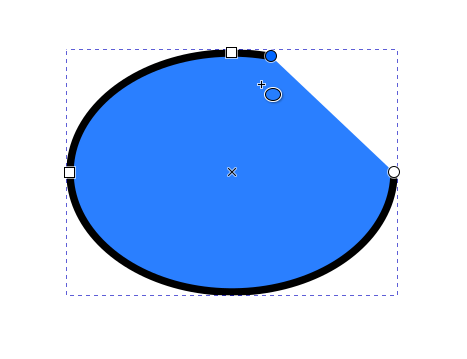

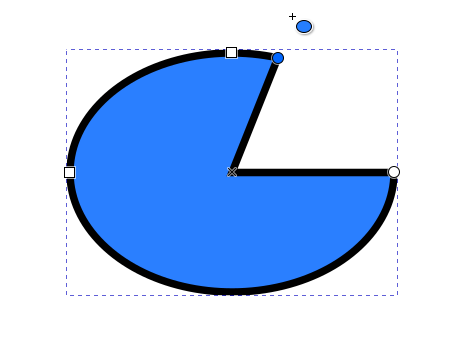

Piirretty ympyrä tai ellipsi voidaan muuttaa sektoriksi taikka kaareksi ottamalla ellipsityökalulla kiinni valitussa ellipsissä näkyvästä ympyrän muotoisesta kahvasta. Kahvasta raahaamalla ellipsi “aukeaa”, jolloin kuviossa kehäviiva ei enää muodostakaan täydellistä ellipsiä vaan kaaren, joka alkaa jostain kohtaa ellipsin kehää ja päättyy johonkin toiseen kohtaa sitä. Kaaren kummassakin päässä on ympyrän muotoinen kahva, josta kaaren alku- ja loppupäätä voidaan siirtää erikseen. Se, onko lopputulos kaari vai sektori, määräytyy sillä, päästetäänkö kahvasta irti, kun raahaava hiiri on ellipsin kehän sisä- vai ulkopuolella. Jos irti päästäminen tapahtuu sisäpuolella, tulee kuviosta kaari ja muussa tapauksessa sektori.

Ellipsityökalun asetuspalkki

Kuvion tyypin voi vaihtaa sektoriksi, kaareksi, kaarta vastaavaksi suljetuksi kuvioksi taikka täydeksi ellipsiksi ellipsityökalun omasta asetuspalkista vastaavaa nappia klikkaamalla.

Asetuspalkista voi muuttaa myös numeerisesti vaaka- ja pystysuuntaisen puoliakselin pituutta halutussa mittayksikössä sekä kaaren alku- ja loppupisteiden kulmia. Kulmissa 0 astetta tarkoittaa keskipisteestä vaakasuoraan oikealle olevaa suuntaa ja kulman suuruus kasvaa tästä suunnasta myötäpäivään aina 360 asteeseen saakka.
