Tähdet, monikulmiot, spiraalit ja laatikot

Tähdet ja monikulmiot sekä spiraalit toimivat työkaluina vastaavalla tavalla kuin suorakulmiot ja ellipsit. Laatikkotyökalulla voidaan lisäksi piirtää kolmiulotteiselta näyttäviä kappaleita.

Myös nämä työkalut löytyvät Inkscapen vasemman reunan työkalupalkista heti suorakulmioiden ja ellipsien alapuolelta.

Tähdet ja monikulmiot

Samalla työkalulla voidaan piirtää sekä tähtiä että säännöllisiä monikulmioita. Työkalun pikanäppäin on *, eli asteriski, eli tähti. Tällä työkalulla valitaan ensin työkalun asetuspalkista, kumpaa kuviotyyppiä, tähtiä vai monikulmioita, halutaan piirtää ja sen jälkeen kulmien tai sakaroiden määrä.

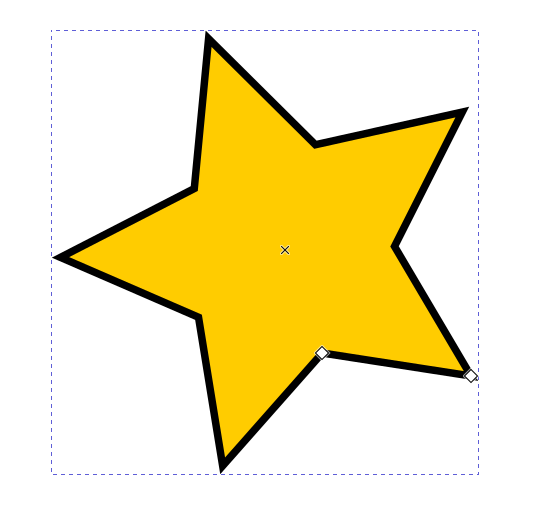

Kuvion tyypin valinnan jälkeen piirtäminen tapahtuu jälleen painamalla hiiren nappi pohjaan, raahaamalla ja päästämällä nappi ylös. Piirtäminen alkaa kuvion keskipisteestä ja päättyy yhteen monikulmion kulmaan taikka tähden sakaraan. Kuvion asento ja koko määräytyy siitä, mihin piirtäminen päättyy. Jos piirtäessä pidetään pohjassa Ctrl-näppäintä, kuvion asento lukittuu 15 asteen kulmien välein. Tämä helpottaa kuvion piirtämistä tiettyy säännölliseen asentoon.

Piirtämisen jälkeen voidaan vielä vaihtaa valitun kuvion tyyppiä valitsemalla työkalun asetuspalkista. Monikulmio muuttuu tähdeksi, jonka sakarat ovat siellä, missä monikulmion kärjet olivat, ja tähti muuttuu vastaavasti monikulmioksi.

Samoin työkalupalkista on mahdollista vaihtaa piirtämisen jälkeen myös kulmien ja sakaroiden määrää.

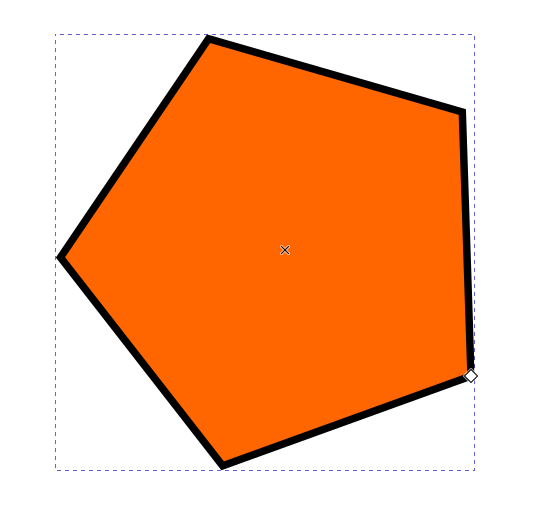

Monikulmiossa on yhdessä kuvion kulmassa neliön muotoinen kahva, jota siirtämällä kuvion asentoa ja kokoa voidaan muokata.

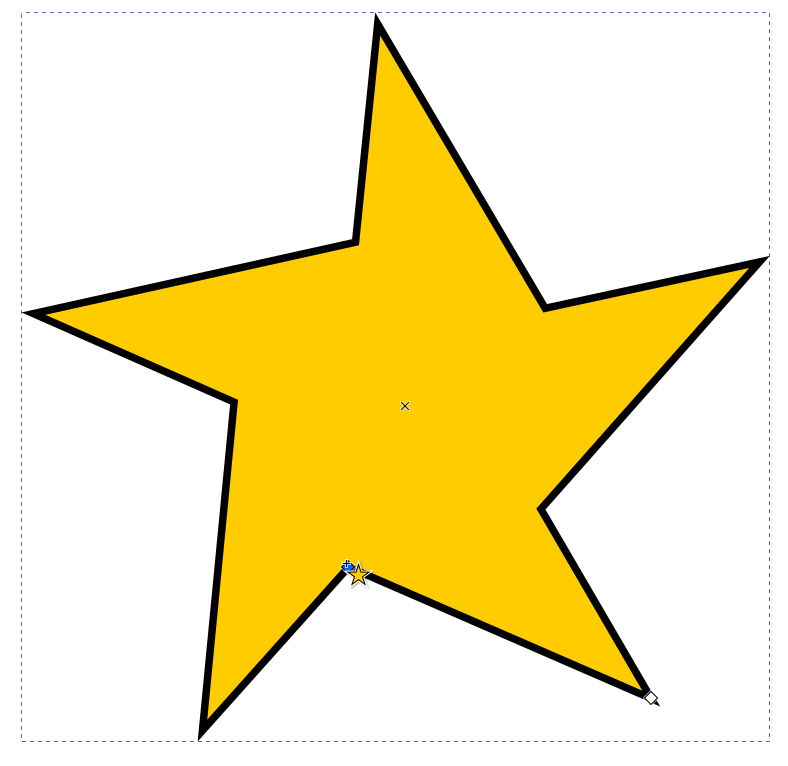

Tähdessä näitä kahvoja on kaksi. Niistä toinen on tähden yhden sakaran kärjessä ja toinen kahden kärjen välissä olevassa kulmassa. Sakaran kärjessä olevaa kahvaa liikuttamalla tähteä voi pyörittää ja kärjen terävyyttä lisätä tai vähentää. Sakaroiden välissä olevan kulman kahvasta liikuttamalla tähti puolestaan saadaan muodoltaan vinoksi. Tällä tavalla voidaan piirtää vaikka sirkkelin terä.

Muutettasessa monikulmion tai tähden muotoa kahvoja siirtämällä voidaan Ctrl-näppäintä pohjassa pitämällä estää kahvan siirtyminen kiertosuunnassa, jolloin vain kulman etäisyys keskipisteestä muuttuu. Tämä helpottaa esimerkiksi tähden terävyyden muokkaamista ilman, että sen asento muuttuu tai se kiertyy sirkkelin teräksi.

Asetuspalkki

Asetuspalkissa monikulmioilla ja tähdillä on osittain samat ja osittain toisistaan poikkeavat asetukset. Kuvion tyypin vaihtonapit, kulmien määrän valinta, pyöristysasetus sekä sekoitusasetus ovat yhteiset.

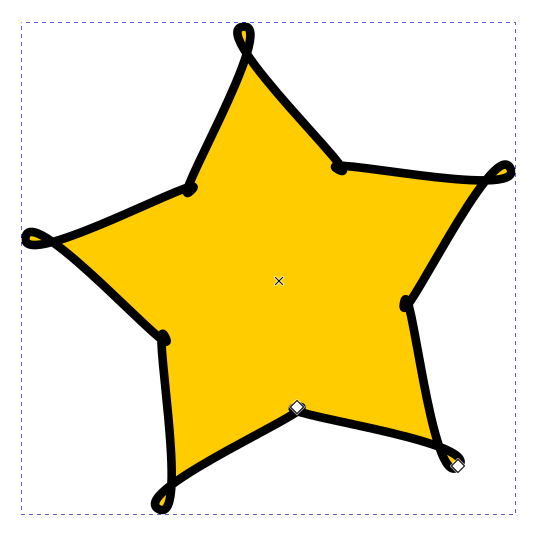

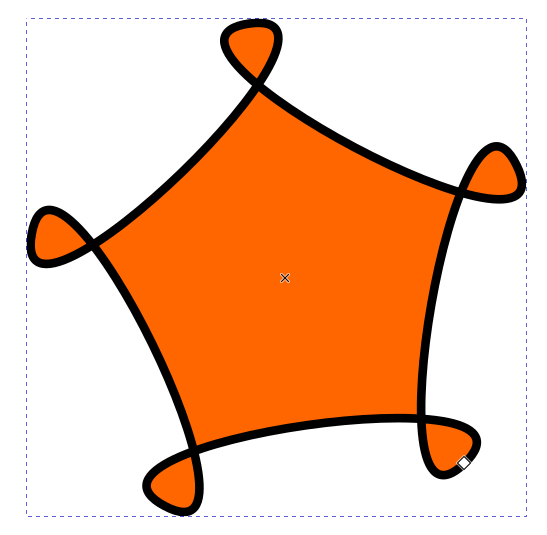

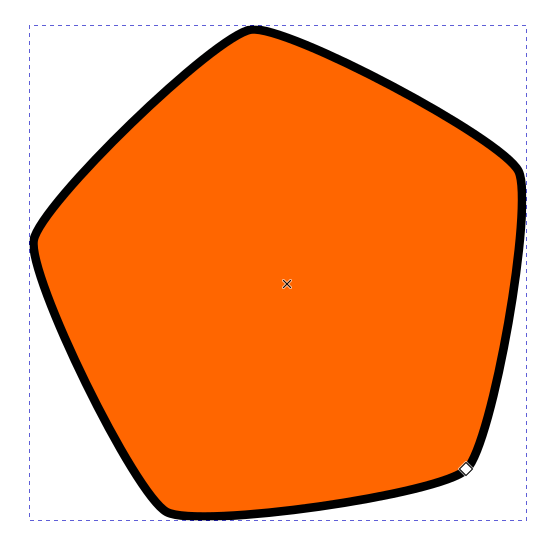

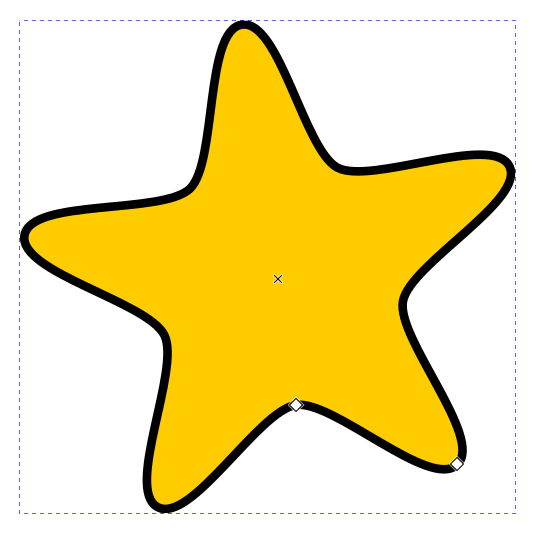

Pyöristys muuntaa monikulmion tai tähden sivut kaareviksi ja kulmat pyöreiksi. Positiivinen arvo “pullistaa” kuviota tehden kuvion pehmeämmän näköiseksi. Negatiivinen arvo puolestaan kaartaa sivut sisään päin tehden kulmista ja sakaroista “silmukoita”.

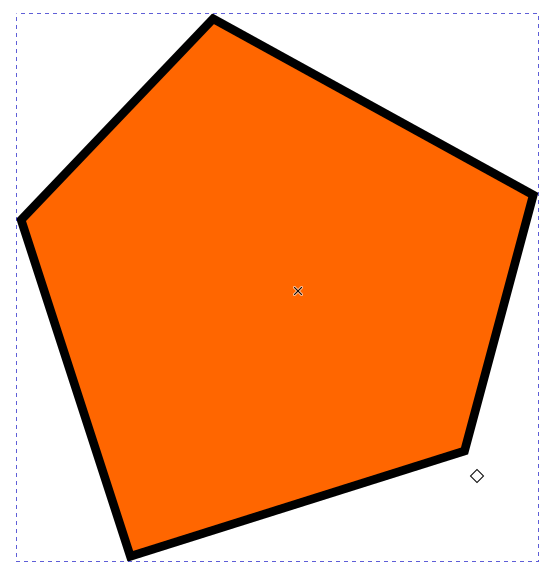

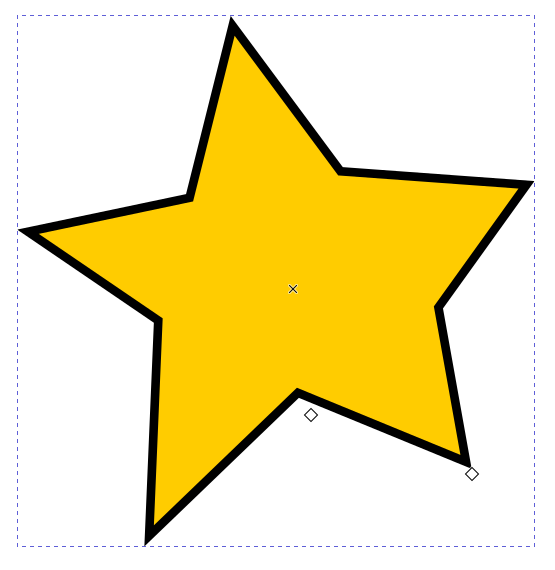

Sekoitus satunnaistaa molemmissa kuvioissa kulmien suuruutta ja sijaintia jonkin verran, jolloin kuviot eivät ole täysin säännöllisiä.

Tähdessä on lisäksi asetus syvyydelle (Spoke Ratio), joka tarkoittaa sakaroiden välissä olevan pisteen etäisyyttä tähden keskipisteestä suhteessa sakaroiden kärkien etäisyyteen keskipisteestä. Oletuksena syvyyden arvo on 0,5. Mitä lähemmäs nollaa tämän arvon muuttaa, sen lähemmäs tähden keskipistettä sakaroiden välit menevät ja sitä pidempiä sakarat ovat suhteellisesti. Jos taas arvo lähenee lukua 1, lähenee n-sakarainen tähti 2n-kulmiota.

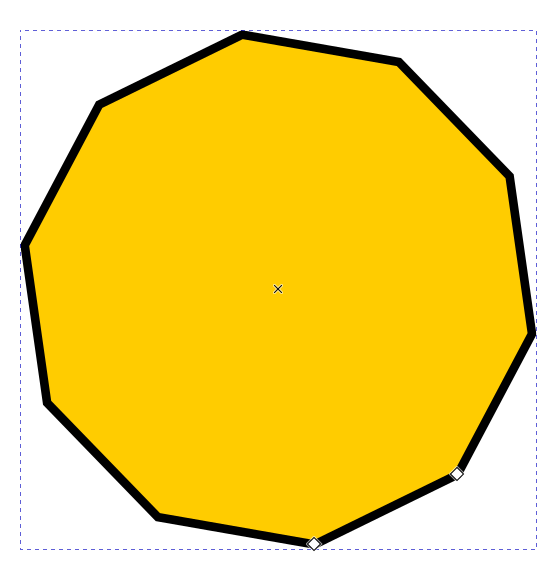

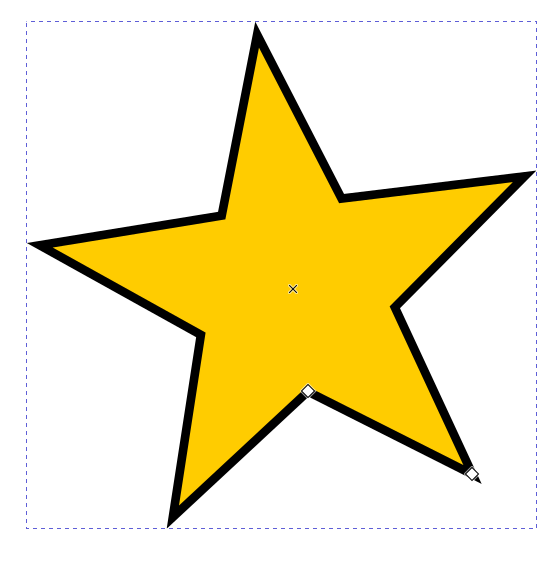

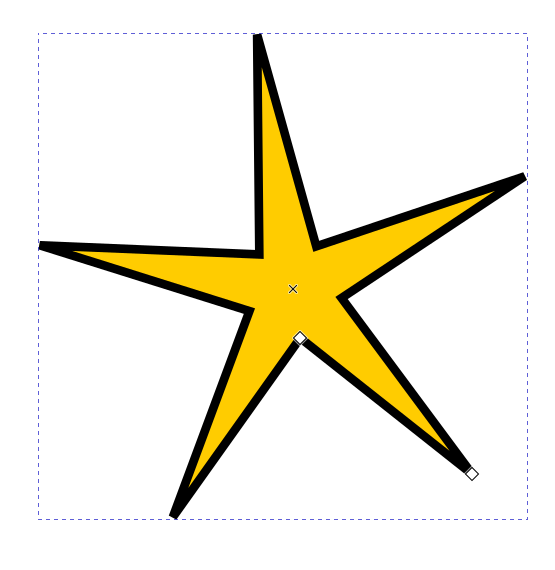

Alla esimerkkinä tähdet, joiden syvyyksien arvot ovat 0,190; 0,400; 0,650 ja 1,000.

Asetuspalkin viimeisenä kohtana on molemmilla kuviotyypeillä peruutusnappi, jolla kuvion voi nollata alkuasetuksiinsa.

Spiraali

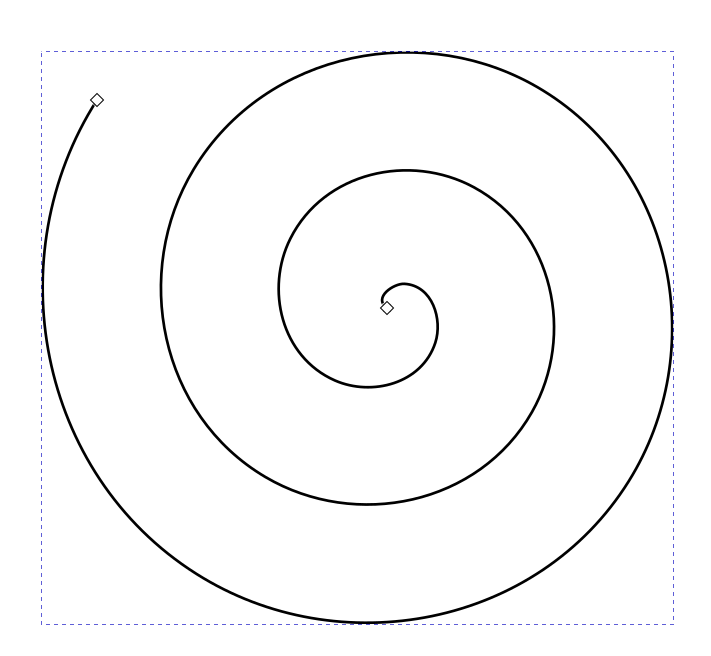

Spiraalityökalu tuottaa nimensä mukaisesti spiraalin. Sen pikanäppäin on I. Piirtäminen alkaa hiiren klikkauksella spiraalin keskipisteestä ja päättyy hiiren napin nostamiseen spiraalin ulkoreunalla.

Spiraalin asetuspalkista voidaan valita spiraaliin haluttu kierrosten määrä, kierrosten poikkeama sekä spiraalin sisin säde.

Poikkeamalla tarkoitetaan spiraalin kierrosten välistä tiheyden eroa spiraalin keskellä ja ulkoreunalla. Arvo 1 tarkoittaa, että kierrokset ovat tasavälein koko spiraalin matkalla. Lukua 1 pienemmillä arvoilla spiraalin kierrokset ovat ulkoreunalla tiheämmin kuin keskellä ja lukua 1 suuremmilla arvoilla spiraalin sisäosa on tiheä ja ulkokehät harvempia.

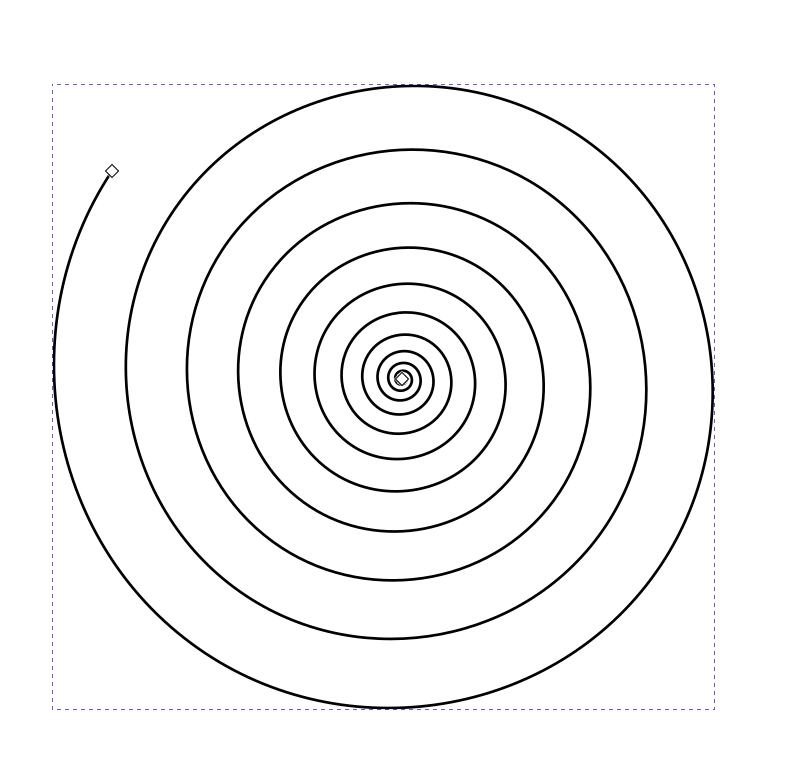

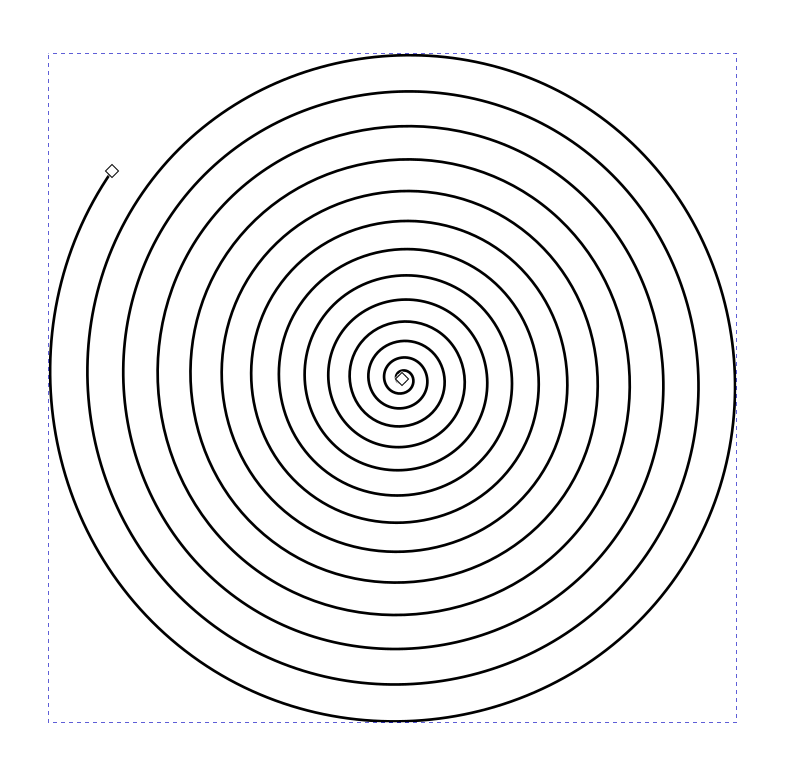

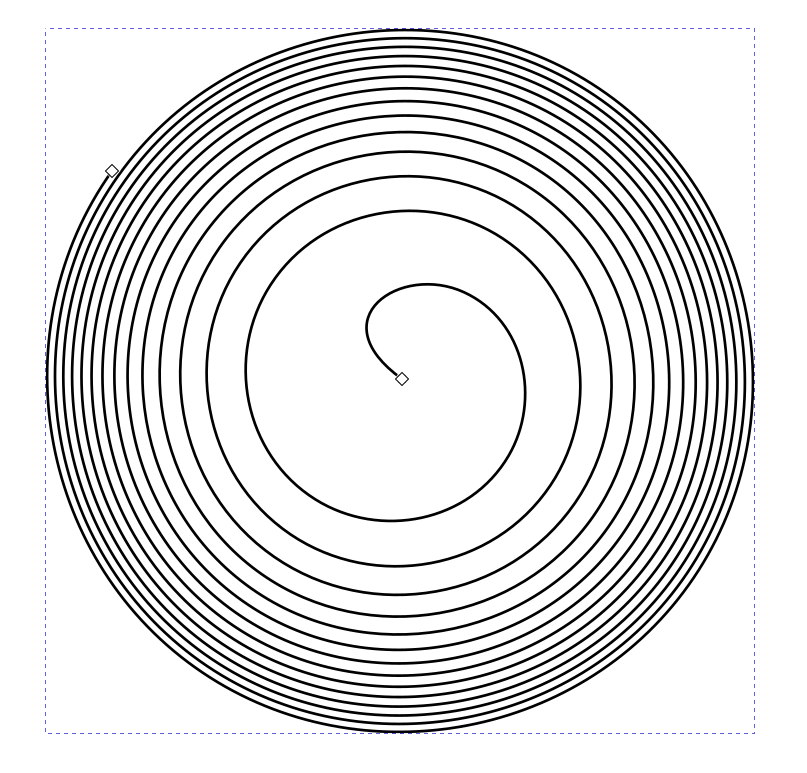

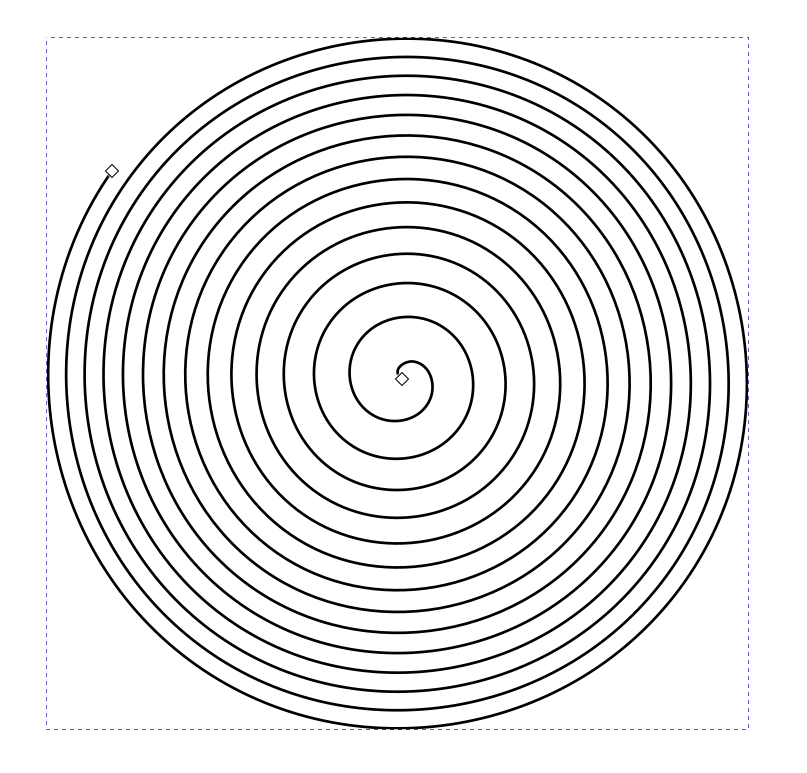

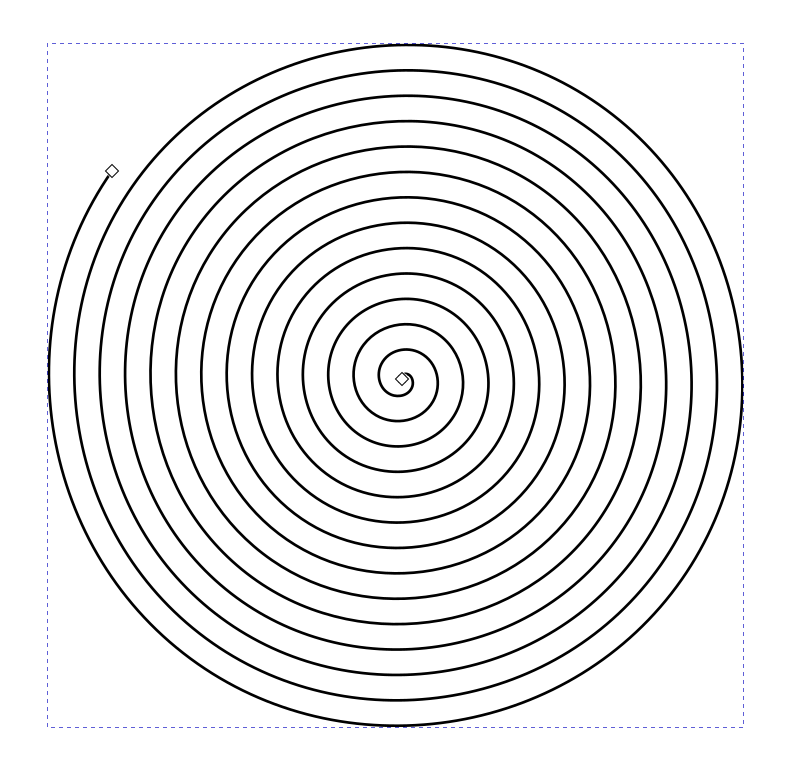

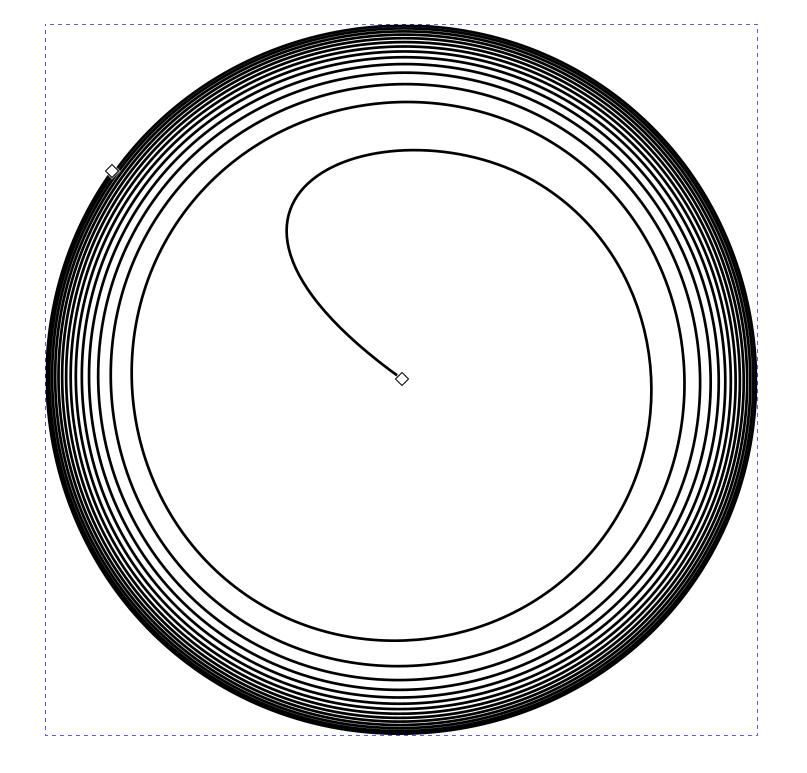

Alla esimerkkinä spiraaleja, joissa kaikissa on 14 kierrosta, mutta poikkeaman arvoina: 0,100; 0,300; 0,700; 1,000; 1,500 ja 3,100.

Spiraalin sisin säde on oletuksena nolla, mikä tarkoittaa, että spiraali alkaa aivan keskeltä. Jos tämän säteen arvoa kasvattaa, alkaa näkyvä spiraali kauempaa spiraalin keskipisteestä. Arvo on suhtessa spiraalin koko kokoon, eli lähellä lukua 1 oleva arvo tarkoittaa, että spiraali alkaa läheltä sen ulkokehää.

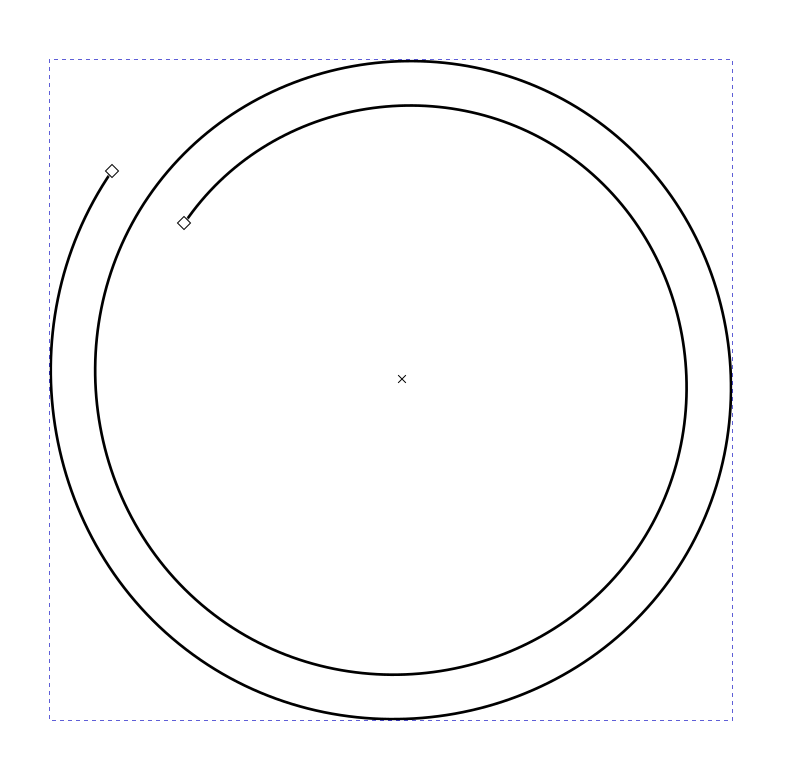

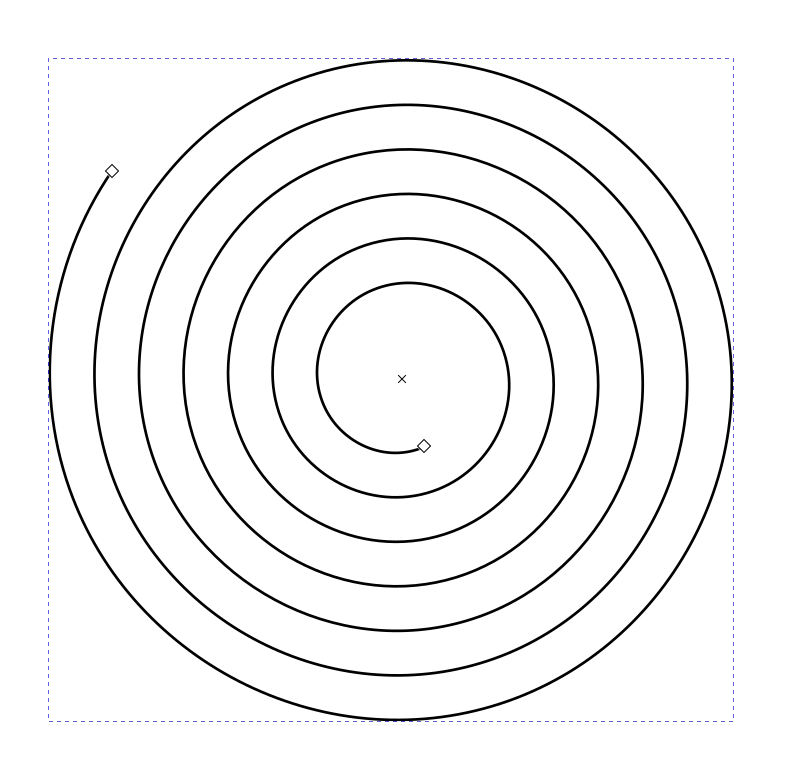

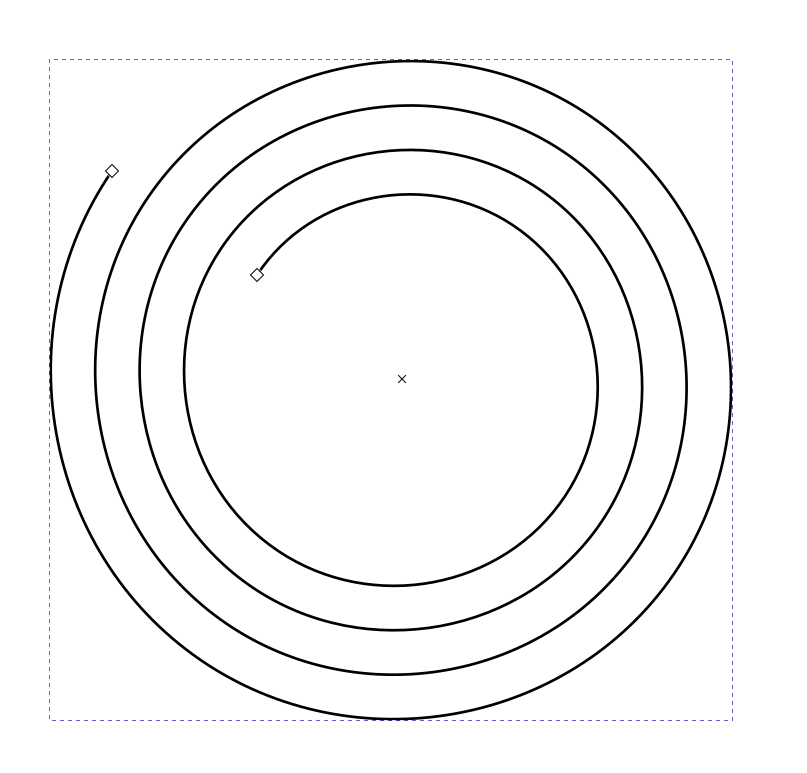

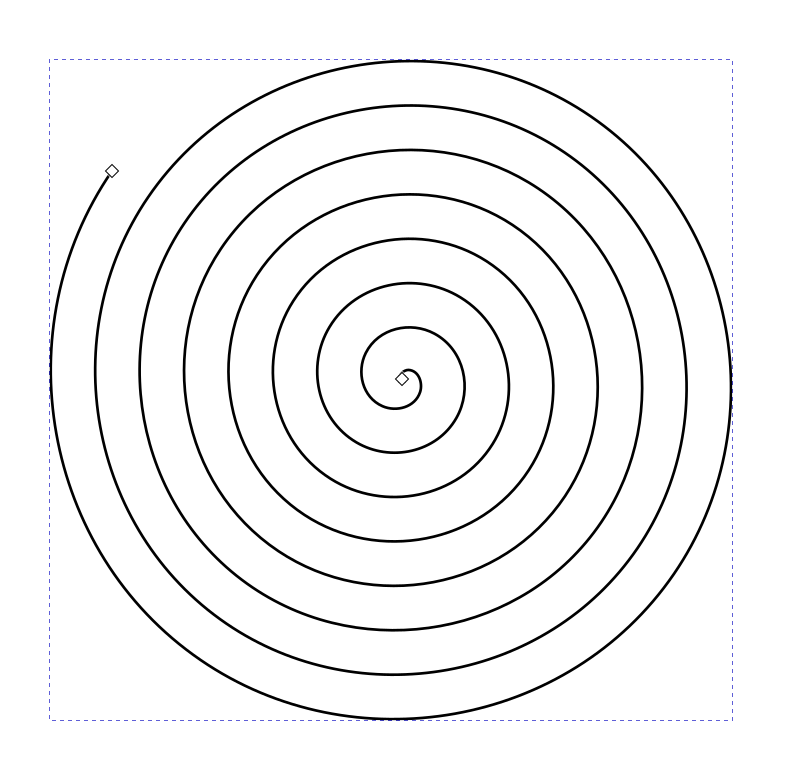

Alla esimerkit säteen arvoilla 0; 0,200; 0,500 ja 0,750.

Kierrosten määrää ja sisintä sädettä voi muokata myös ottamalla hiirellä kiinni spiraalin niitä vastaavien päiden kahvoista ja “kerimällä” spiraaliin lisää tai vähemmän kierroksia liikuttamalla spiraalin päätä keskipisten ympäri.

Laatikko

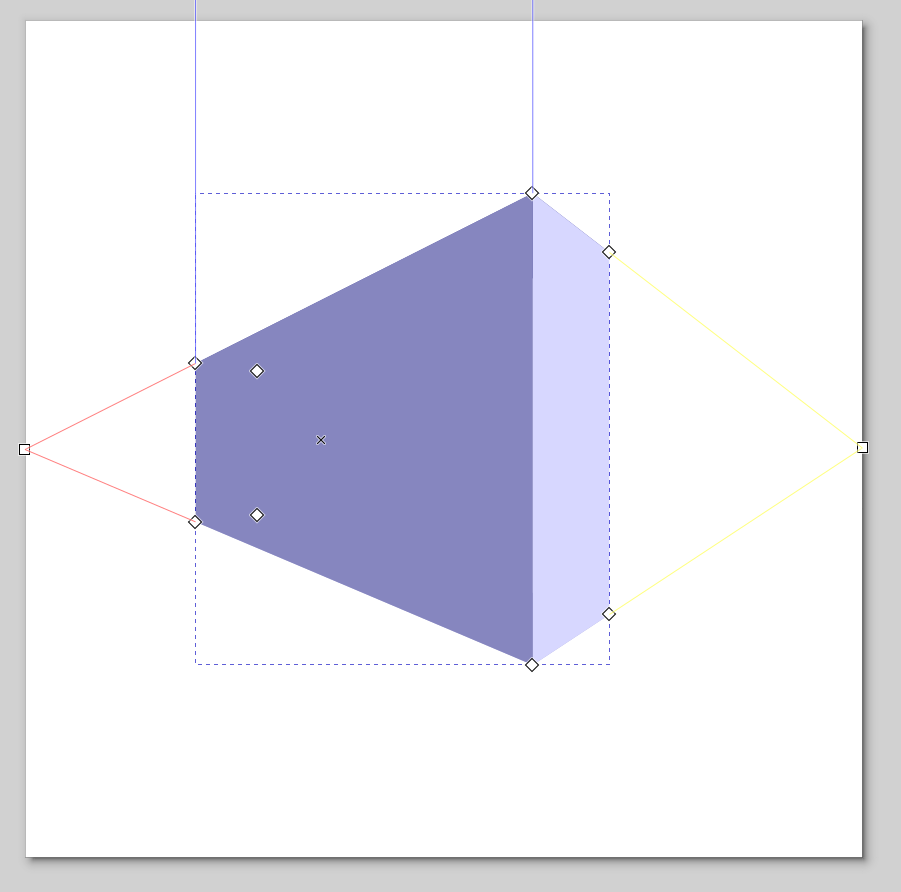

Laatikkotyökalulla voi luoda kolmiulotteisilta näyttäviä laatikkokappaleita. Työkalun pikanäppäin on Shift-F4. Luodulla laatikolla on kahdeksan kulmaa ja kolme perspektiivin katoamispistettä. Katoamispisteet voi valita joko äärellisiksi taikka äärettömiksi, jolloin laatikon yhdensuuntaisia esittävät sivut ovat myös piirroksessa samansuuntaisilla suorilla.

Laatikkotyökalua voi käyttää joko laatikoiden piirtämiseen taikka perspektiiviä sisältävän piirroksen apuviivojen ja -kuvioiden piirtämiseen.

Laatikon asetuspalkista voi lukita haluamansa akselien suunnat yhdensuuntaisiksi tai jättää ne avoimiksi. Oletuksena on “tavallinen” tilanne, jossa pystysuorat (y) laatikon reunat on lukittu yhdensuuntaisiksi ja kahden muun suunnan sivut kohtaavat kahdessa katoamispisteessä.

Lukitsemalla kaikki suunnat käyttämään yhdensuuntaisia viivoja ilman katoamispisteitä, voidaan piirtää niin sanottuja isometristä projektiota käyttäviä kuvia. Isometrisiä projektioita käytetään usein havainnepiirroksissa, matematiikassa sekä esimerkiksi peleissä, joissa halutaan poistaa perspektiivin vaikutus kappaleiden kokoon.

Laatikkotyökalun käyttö avautuu parhaiten kokeilemalla ja harjoittelemalla.
