Kynätyökalu

Kynätyökalu eli vapaa piirto on työkalun polkujen piirtämiseen vapaalla kädellä hiirellä, kosketusnäytöllä tai tietokoneeseen liitetyllä piirtopöydällä. Työkalun voi valita työkalupalkista tai pikanäppäimellä P.

Piirtäminen

Hiirellä piirtäminen aloitetaan painamalla hiiren nappi pohjaan jossain kohtaa piirtoalueella, liikuttamalla hiirtä haluttu reitti ja vapauttamalla nappi.

Työkalu luo piirretystä reitistä uuden polku-objektin, jonka varrelle tulee useita solmuja.

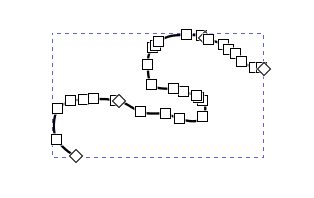

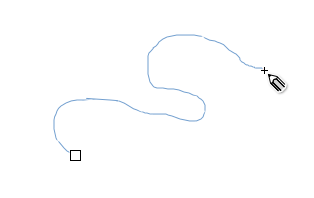

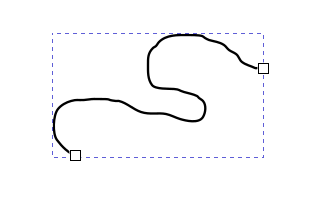

Alla olevista kuvista näkyy, miltä piirtäminen näyttää, minkälainen on lopputulos ja miltä piirretty polku näyttää solmutyökalulla tarkasteltuna.

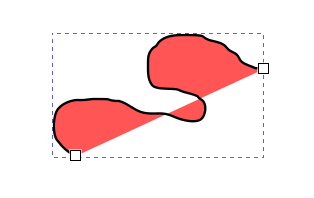

Yleensä piirto tapahtuu viimeisimmäksi käytössä olleilla reunan ja täytön asetuksilla. Jos käytössä on ollut musta reunaviiva ja ei täyttöä, saadaan musta viiva. Jos taas käytössä on ollut täyttöväri, tulee lopputulokseenkin täyttö. Nämä voi luonnollisesti muuttaa piirtämisen jälkeen. Väritykset voi myös valita ennen piirtämistä, kunhan mikään aiempi kohde ei ole valintahetkellä valittuna.

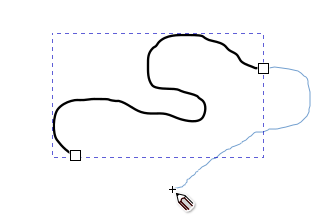

Samoin kuin viivatyökalulla, valittuna olevaa polkua voi kynällä jatkaa aloittamalla piirtäminen polun päässä olevasta solmusta.

Huomattavaa kynätyökalussa on, että se piirtää reunaviivaa, eli tasaisella paksuudella olevaa kynän jälkeä.

Piirtojäljen siloittaminen

Vapaalla kädellä piirretty jälki on helposti vähän vapisevan näköistä ja polkuun tulee hyvin paljon solmuja. Jos polusta haluaa sileämmän tai haluaa siihen vähemmin solmuja, voi “Polku”-valikosta valita toiminnon “Pelkistä” tai valita saman toiminnon pikanäppäimellä Ctrl-L.

Tämä toiminto yksinkertaistaa polkua poistamalla siitä ylimääräisiä solmuja. Polku muuttuu hieman, mutta se pyritään pitämään muodoltaan mahdollisimman samanlaisena.

Alla olevissa kuvissa alkuperäinen kynällä piirretty polku, saman polun solmut näkyvissä, pelkistetyn polun solmut sekä lopputuloksena oleva polku ilman, että solmut näkyvät.

Lopputulos on säilyttänyt hyvin alkuperäisen muodon, mutta siitä on poistunut alkuperäisen “ryppyisyys”.

Pelkistystä voi käyttää samaan polkuun myös useasti, jolloin kuvio alkaa väistämättä muuttua.

Asetukset

Kynän asetuspalkista löytyy muutamia käytettäviä asetuksia. Ensimmäisenä palkissa on valittavissa piirrettävän polun tyyppi. Nämä ovat jo viivatyökalusta tutut bezier-käyrä, spiro-polku ja spline-polku. Näistä kaksi jälkimmäistä tekee tavallista bezier-käyrää pehmeämpää jälkeä vähemmillä solmuilla.

Neljäs nappi, “Flatten Spiro or SPline LPE”, on toiminto, joka muuntaa spiro- ja spline-polut saman muotoisiksi tavallisiksi bezier-käyriksi.

Viidentenä nappina on “päälle / pois” -nappi, jolla voi valita käytettäväksi piirtopöydän paineentunnistusta. Kun tämä kytketään päälle, valittavaksi tule lisäksi lukuarvoiset minimi ja maksimi paineen vaikutukselle ja polun päiden muodon valinta.

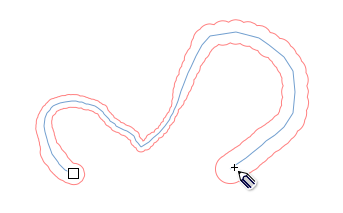

Paineen tunnistusta käytettäessä kynällä enemmän painettaessa piirtojälki on paksumpi ja kevyemmin piirrettäessä viivasta tulee ohuempi.

Kuvista näkyy, miten piirtojälki on edelleen polun reunaviiva. Viivan paksuuden vaihtelu toteutetaan Inkscapessa teknisesti polun efekteinä.

Asetuksissa lukuarvoinen “Tasoitus” tarkoittaa, miten sileää jälkeä kynällä pyritään bezier-käyrästä tekemään. Tämän lukuarvon mukaisesti piirtojäljelle tehdään valmiiksi edellä kuvailtua pelkistystä. Jos lukuarvo on pieni, pelkistystä tehdään vähän, eli polulle tulee paljon sulmuja. Mitä suurempi lukuarvo on, sitä enemmän pelkistystä tehdään ja sitä vähemmän polulle tulee solmuja.

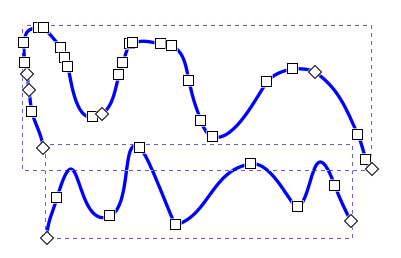

Alla olevassa kuvassa ylempi viiva on piirretty tasoituksen arvolla 15 ja alempi arvolla 60.

Viimeiset asetukset, “Shape” ja “Scale”, ovat samat kuin viiva-työkalussa.
