Suotimet

SVG-kuvien tiedostomuotoon kuuluvat osana suotimet, eli filtterit. Suodin on erilaisista atomaarisista suodinprimittiveistä koottu kokoelma. Suodinprimitiivejä ovat esimerkiksi “Gauss-sumennus” ja “konvoluutiomatriisi”. Suodin luodaan määrittelemällä, mitä primitiivisiä suodintoimintoja kohteelle suoritetaan, minkälaisilla asetuksilla ja missä järjestyksessä. Samaa määriteltyä ja nimettyä suodinta voidaan käyttää samassa kuvassa useaan kohteeseen. SVG-kuvia näyttämään kykenevät ohjelmat, kuten www-selaimet, osaavat suorittaa kuvalle näitä primitiivisiä toimintoja ja siten myös niistä koostettuja monimutkaisempia suotimia.

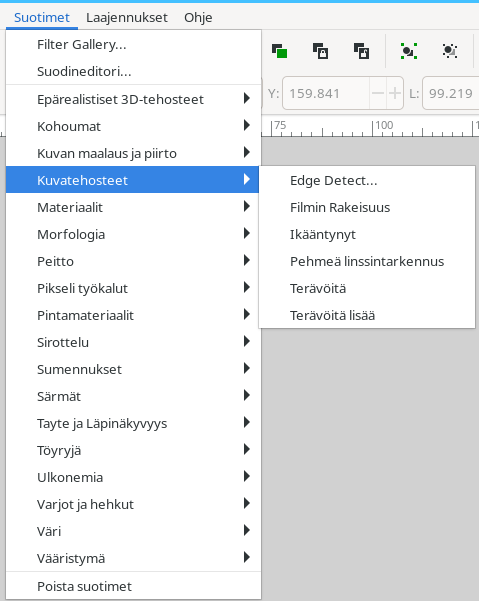

Inkscapessa on “Suotimet”-valikossa suuri joukko valmiiksi määriteltyjä ja alavalikoiksi luokiteltuja suotimia. Suotimen poistaminen objektilta tapahtuu samasta valikosta.

Suodingalleria

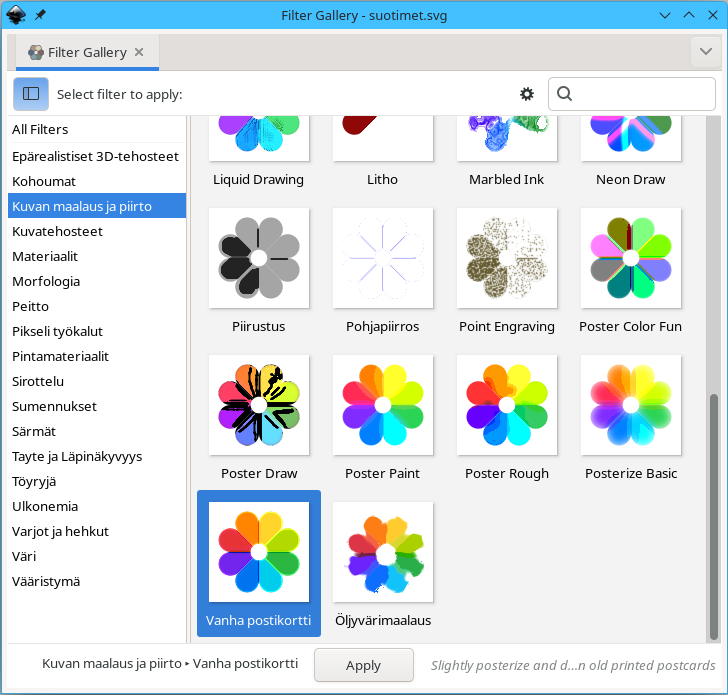

Samat suotimet löytyvät myös galleriamuotoisesti “Filter Gallery” -ikkunasta. Galleriassa suotimet on luokiteltu samoin kuin valikossakin, mutta ne esitetään havainnollistavien kuvakkeiden kanssa.

Suotimia voidaan soveltaa vektoriobjekteihin, mutta myös rasterikuvina upotettuihin objekteihin.

Sovelletaan esimerkkinä joitakin suotimia alla olevaan kukkakuvioon.

Seuraavassa suotimet: “Materiaali > 3D Marble”, “Pintamateriaalit > Burnt edges”, “Särmät > Combined Lighting”, “Ulkonemia > Tuli”

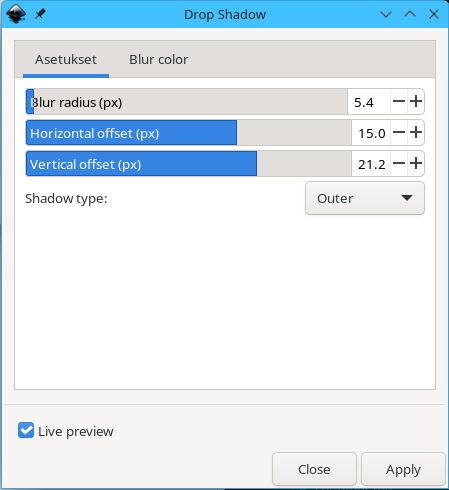

Osa suotimista avaa dialogin, jossa sille voi valita joukon parametreja. Esimerkiksi “Heittovarjo”-suotimelle kysytään käytettävä sumennus sekä x- ja y-suuntainen siirtymä.

Lopputuloksena kohteen taustalle tulee varjo.

Suotimia voi soveltaa myös asiakirjaan upotetuille kuvaobjekteille. Käytetään esimerkkinä samaa venekuvaa kuin aiemminkin.

Suotimet: “Kuvan maalaus ja piirto > Vanha postikortti” ja “Kuvan maalaus ja piirto > Öljymaalaus”:

Suodineditori

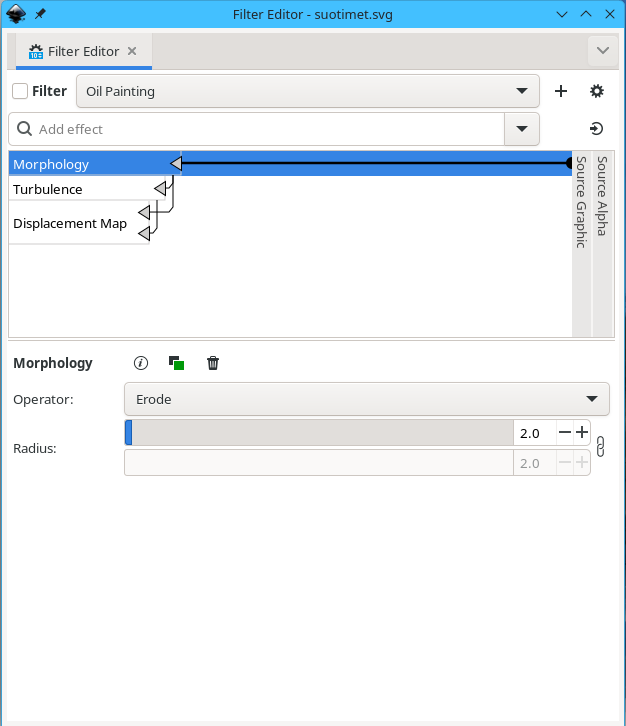

Suodineditori on työkalu, jolla voi luoda omia tai muokata valmiita suotimia. Tällä valitaan, mitä primitiivisiä suotimia käytetään, missä järjestyksessä ja minkälaisilla asetuksilla.
