Liukuvärit

Tasaisten värien lisäksi kohteiden täyttöväriksi sekä reunaväriksi voidaan valita erilaisia liukuvärjäyksiä, eli gradientteja. Vaihtoehtoina ovat lineaarinen ja säteittäinen liukuväri. Lisäksi käytettävissä on myös monimutkaisempi mesh-liukuvärjäys.

Liukuvärejä voidaan luoda työkalupalkin Liukuväri-työkalulla, jonka pikanäppäin on G.

Liukuvärityökalun asetuspalkissa on valittavina liukuvärin tyyppi, lineaarinen eli suora sekä säteittäinen. Toisena tärkeänä valintana on, käytetäänkö liukuväriä kohteen täyttöön vai reunaan.

Lineaarinen liukuväri

*Lineaarinen liukuväri tarkoittaa väriliukua, jossa väri vaihtuu tasaisesti yhden tai useamman värin kautta suoraaviivaisesti edeten.

Alla olevassa kuvassa on esitetty muutama esimerkki liukuvärien käytöstä Ensimmäinen suorakulmio on täytetty kahden värin, punaisen ja keltaisen, välisellä liukuvärillä. Toisessa on liuku läpi koko spektrin punaisesta oranssin, keltaisen, vihreän, sinisen ja violetin kautta takaisin punaiseen. Kolmannessa esimerkissä on oranssin ja keltaisen välinen liuku peilauksena toistuvasti.

Neljännessä suorakulmiossa sateenkaariliuku on laitettu täytön sijaan reunaviivan väriksi.

Lineaarista liukuväriä luotaessa pitää ensimmäiseksi varmistaa, että sen asetuspalkista on uuden liukuvärin tyypiksi valittuna lineaarinen eli “suora liukuväri”. Toinen tärkeä valittava asia on, sovelletaanko liukuväriä kohteen täyttöön vai reunaan.

Alla olevassa kuvassa on valittuna suora lineaarinen liuku kohteen täyttöön.

Seuraavaksi liukuvärityökalulla piirretään valittuun kohteeseen liukuvärin suunta. Painetaan hiiren nappi pohjaan aloituskohdassa, vedetään ja päästetään nappi ylös lopetuskohdassa.

Luotava liukuväri näkyy reaaliaikaisesti luomisen aikana. On myös tärkeää muistaa valita haluttu kohde ennen liukuvärin tekemistä, jotta se kohdistuu oikeaan kohteeseen. Oletuksena liukuväri muodostuu kohteessa jo olevasta väristä täysin läpinäkyvään.

Liu’un aloituspiste näkyy neliökahvana ja lopetuspiste pyöreänä kahvana. Kumpaakin voi liikuttaa liu’un luomisen jälkeen. Päätepisteiden värit voi vaihtaa valitsemalla halutun päätepisteen ja sen jälkeen värin.

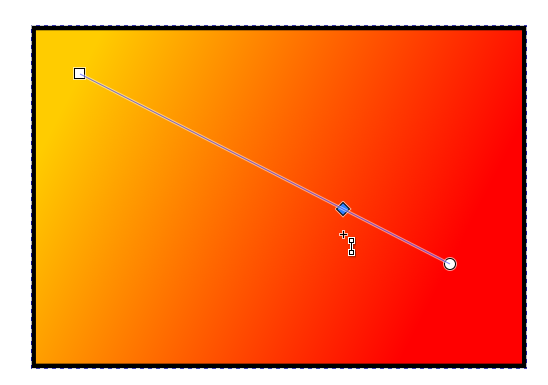

Liukua esittävään viivaan voi lisätä pysähdyspisteitä eli stop-pisteitä joko kaksoisklikkaamalla haluttua kohtaa hiirellä tai painamalla asetuspalkin plus-nappia.

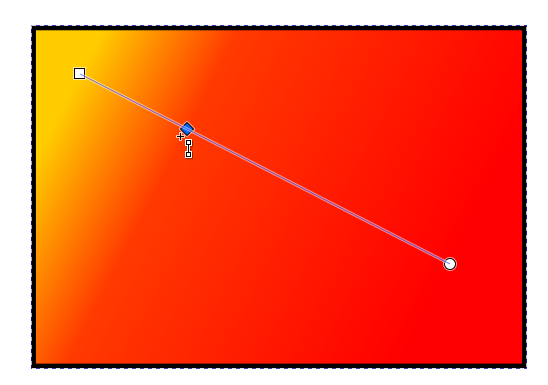

Lisättyä pysähdyspistettä voi liikutella hiirellä pitkin liukua ja sille voidaan valita haluttu väri.

Liukuvärityökalun ollessa käytössä, asetuspalkissa on valittavissa pudotusvalikosta kaikki dokumentissa jo käytössä olevat lukuvärit. Tämän etuna on se, että jos samaa liukuväriä halutaan käyttää useammassa kohdassa piirrosta, sitä ei tarvitse määritellä jokaiseen kohtaan erikseen ja jos liukuväriä haluaa muokata, se muokkautuu samalla muokkauksella kaikkialle, missä kyseistä liukua on käytetty.

Asetuspalkin “Toista”-pudotusvalikosta liu’ulle voi valita toiston tyypin.

Näistä None, eli “ei toistoa”, tarkoittaa, että kaikki ennen aloituspistettä on aloituspisteen väristä ja kaikki lopetuspisteen jälkeen on samaa väriä kuin lopetuspiste.

Reflected, eli “peilattu”, tarkoittaa, että kun jompi kumpi liu’un määrittelevän janan pää on saavutettu, siitä jatketaan eteenpäin peilatussa järjestyksessä yhä uudelleen.

Kolmas vaihtoehto Direct, eli suora, tarkoittaa, että liukua toistetaan ilman peilausta.

Alla esimerkkit liukuväristä ilman toistoa, peilatulla toistolla ja suoralla toistolla.

Pysäytyspisteitä voi valita, siirtää, lisätä ja poistaa myös asetuspalkista.

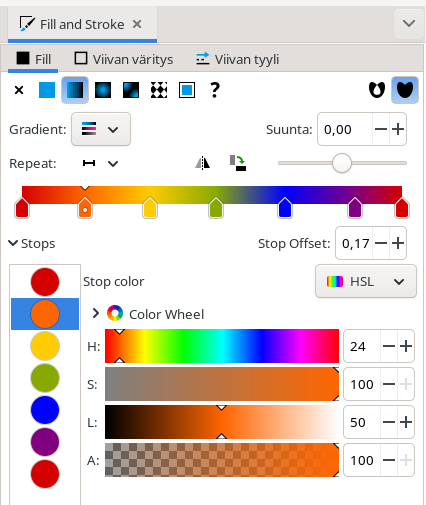

Liukuvärin pysähdyspisteitä voi muokata myös “Täyttö ja reunaviiva” -dialogissa. Huomaa, että nyt täytön tyypiksi on valittuna suora liukuväri. Kaikki liukuvärin pysäytyspisteet ovat siirreltävissä janalla ja niiden väriä voi muuttaa vapaasti valitsemalla vasemmalta pysäytyspiste ja oikealta haluttu värisävy ja peittävyys.

Säteittäinen liukuväri

Säteittäinen liukuväri toimii muuten samalla tavalla kuin suora liukuväri, mutta suoran suunnan sijaan väri muuttuu säteittäisesti keskipisteestä alkaen.

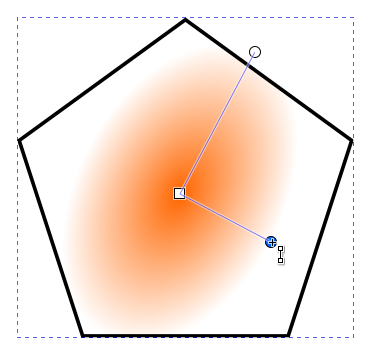

Kun säteittäistä liukuväriä luodaan, säädettävissä on neliökahvalla merkitty liu’un keskipiste ja pyöreillä kahvoilla merkityt kaksi toisiaan vastaan kohtisuoraa akselia. Akselien pituudet ovat toisistaan riippumattomasti valittavissa, mutta niiden suunnat ovat toisiinsa lukitut.

Muuten säteittäisen väriliukuvärin luonti ja muokkaus tapahtuu aivan samoin kuin suorankin liukuvärin. Säteittäiseksi liukuväriksi voi halutessaan valita saman pudotusvalikosta valmiiksi jo löytyvän liu’un, jota on käytetty jo jossain muussa kohteessa suorana. Valinta suoran tai säteittäisen asettelun välillä on kohdekohtainen.

Myös säteittäiseen liukuväriin voi valita samalla tavalla toiston ja peilaavan toiston kuin suoraan liukuväriin. Samoin säteittäistä toistoa voi käyttää myös reunavärinä.

Piirretään esimerkkinä liukuvärien käytöstä tämä varjostettu pallo.
