Täyttötyökalu

Täyttötyökalu täyttää valittuna värillä yhtenäisiä sujettuja alueita. Sen pikanäppäin on U.

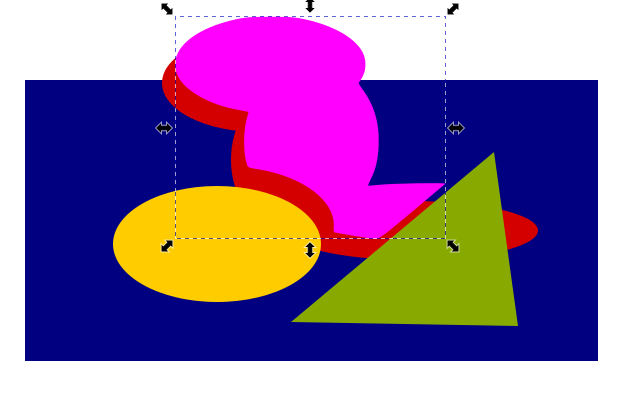

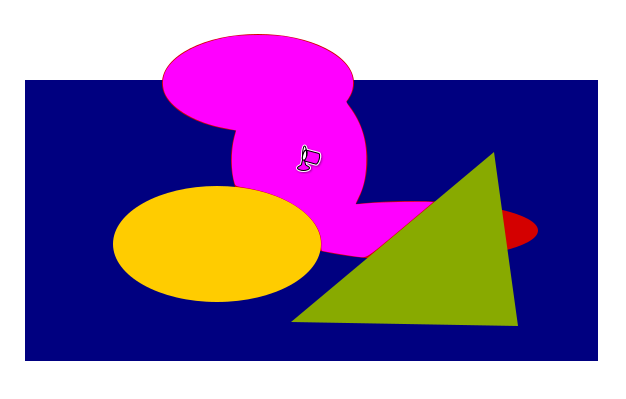

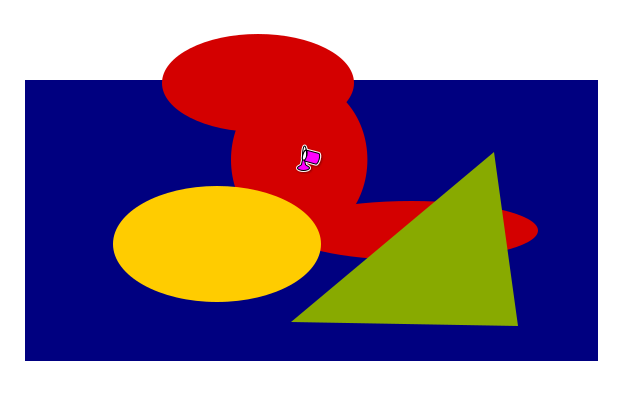

Täyttötyökalu tekee vastaavan kuin rasteripiirto-ohjelmien täyttötyökalu. Kun sillä klikataan jotain kohtaa piirtoalueesta, haetaan klikkauskohdan ympäriltä suurin mahdollinen yhtenäinen samaa väriä oleva alue ja täytetään se valitulla värillä. Ero rasteripiirto-ohjelmien täyttötyökaluun on siinä, että tämä työkalu ei muuta kuvassa jo olevia kohteita vaan luo uuden polun, jonka muoto vastaa täytettävää aluetta ja jonka värinä on käytössä oleva väri. Alla esimerkki, jossa täyttötyökalulla klikataan punaista aluetta. Kolmannessa kuvassa uutta polkua on siirretty vähän, jotta sen muoto tulee esiin.

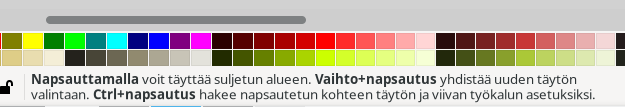

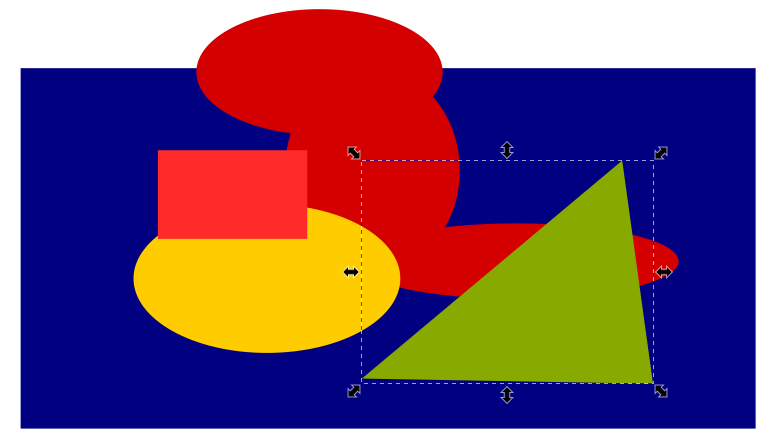

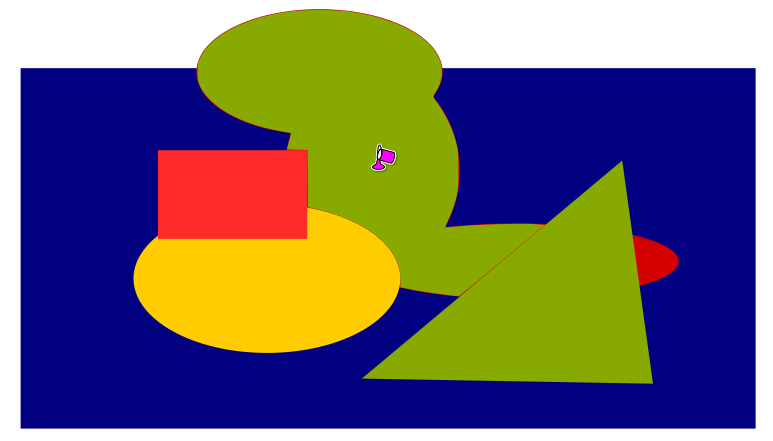

Jos jokin objekti on valittuna, kun täyttötyökalua käytetään, voidaan Shift-näppäintä klikkauksen aikana pohjassa pitämällä lisätä täytettävä polku valittuun kohteeseen.

Esimerkki:

Asetukset

Täyttötyökalun asetuspalkissa on valittavissa asetukset, joilla määritetään värin “samuuden” tarkkuus, luotavan uuden polun koko sekä “välien sulkemista”.

Ensimmäisenä on pudotusvalikko “Täytä”, jolla valitaan, millä tavalla värien samuus tunnistetaan kuvasta. Oletuksena on valinta “Näkyvät värit”, joka tarkoittaa tavallista tapaa tunnistaa värit samaksi.

Seuraavina vaihtoehtoina ovat “Punainen”, “Sininen” ja “Vihreä”.

Nämä viittaavat värin esitykseen RGB-muodossa, eli punaisena, sinisenä ja vihreänä komponenttina. Jos täytön menetelmäksi on valittu esimerkiksi “Punainen”, silloin värit katsotaan samoiksi, jos niiden punainen komponentti on sama.

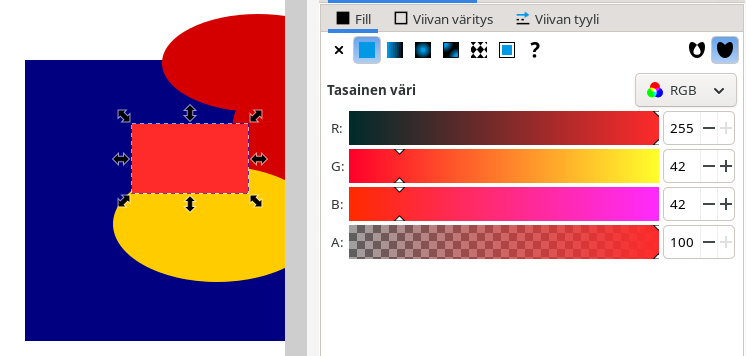

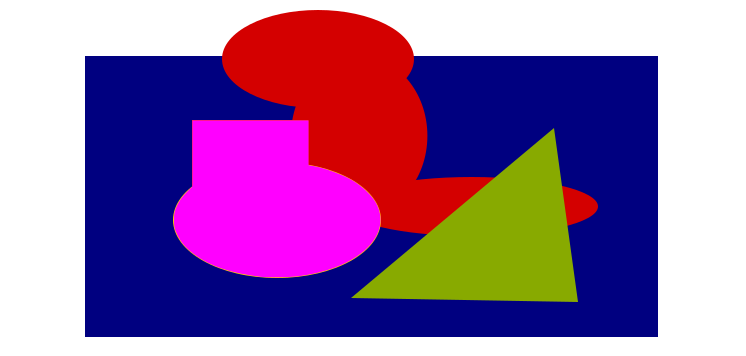

Alla olevissa kuvissa on esimerkki tästä. Kuvan kirkkaan punaisen ja keltaisen sävyn punaiset komponentit ovat yhtä suuret ja siksi täyttötyökalun luoma uusi polku peittää molemmat värit.

Sininen ja vihreä väri toimivat samalla tavalla. Valinnat “Sävy”, “Värikylläisyys” ja “Kirkkaus” puolestaan viittaavat värin HSL-muotoiseen esitykseen ja “Alfa” värin läpinäkyvyyteen.

Seuraavana asetuksissa oleva lukuarvoinen kenttä “Raja-arvo” tarkoittaa sitä, minkä verran värit voivat heittää klikatun kohdan väristä niin, että se vielä tulkitaan riittävän samanlaiseksi. Pieni arvo tarkoittaa, että värin on oltava hyvin lähellä samaa tai täsmälleen sama. Suuremmalla lukuarvolla riittää, että värit ovat lähes samat.

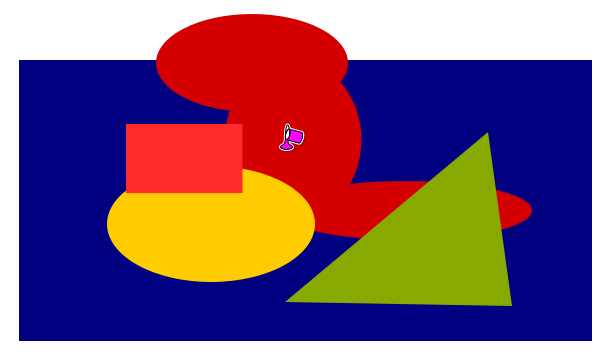

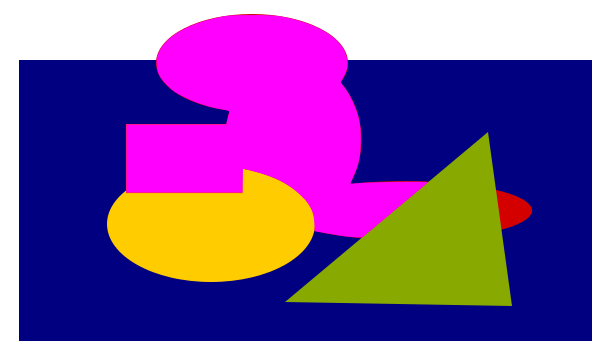

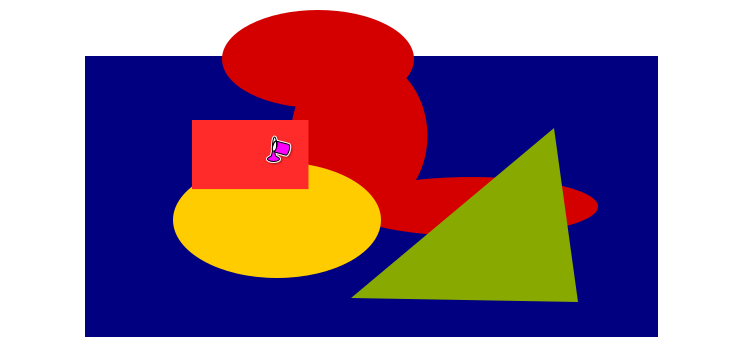

Alla olevissa kuvissa raja-arvon lukuarvona on 25 ja se riittää näiden kahden punaisen sävyn samaistamiseen.

Seuraavana on lukuarvoinen kenttä “Kasvata tai kutista” ja sen yksikkö. Tällä valitaan, minkä verran täyttömaali “vuotaa” yli rajan. Oletuksena arvo on 0, jolloin täyttönä luotu polku seuraa alkuperäisten kohteiden rajoja.

Jos lukuarvo on suurempi kuin nolla, luotu polku kasvaa valitun mitan verran kohteiden rajojen yli. Jos taas lukuarvo on nollaa pienempi, uusi polku pysyy saman verran kohteiden reunojen sisällä.

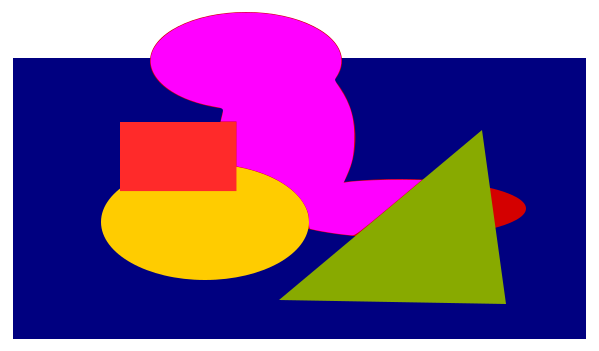

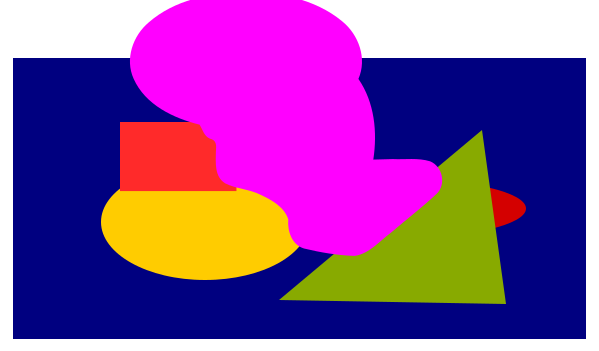

Alla esimerkit näistä kasvatuksen arvoilla 0, 20px ja -20px.

Viimeisenä asetuksena on pudotusvalikko “Sulje välit”.

Tällä asetuksella voidaan säätää, miten pienistä raoista täyttömaali “vuotaa” läpi. Vaihtoehtoja ovat “None”, “Small”, “Medium” ja “Large”. Asetuksella “None” maali valuu läpi kaikista pienistäkin raoista. Asetuksella “Small” täyttöväri ei vuoda pienten rakojen läpi ja arvoilla “Medium” ja “Large” voidaan valita “tilkittävien” rakojen suuruutta vastaavasti.

Alla olevissa esimerkkikuvissa lokeroiden välissä on eri suuruisia katkoviivoja. Maali on kaadettu vasemman puoleisimpaan suureen lokeroon. Ensimmäisessä kuvassa asetuksena on “None” ja maali on vuotanut läpi kaikista katkoviivojen rei’istä. Seuraavissa kuvissa asetus on ollut “Small”, “Medium” ja “Large” ja niissä aina suuremmat ja suuremmat raot ovat olleet tilkittyinä.

Tämän asetuksen kanssa on huomattavaa, että piirtoalueen zoomaus vaikuttaa siihen, mitkä raot tulkitaan pieniksi, keskikokoisiksi ja suuriksi.
